更换保险丝
本车辆的保险丝分别位于两个盒中。
注意 | 车辆上的任何电气零部件溅到液体都会损坏，请务必将任何电气零部件上的盖子盖好。保险丝规格列表上的内容根据车辆配置、技术状态会不断进行更改，请以您的车辆实际状态为准。 |
驾驶舱保险丝盒

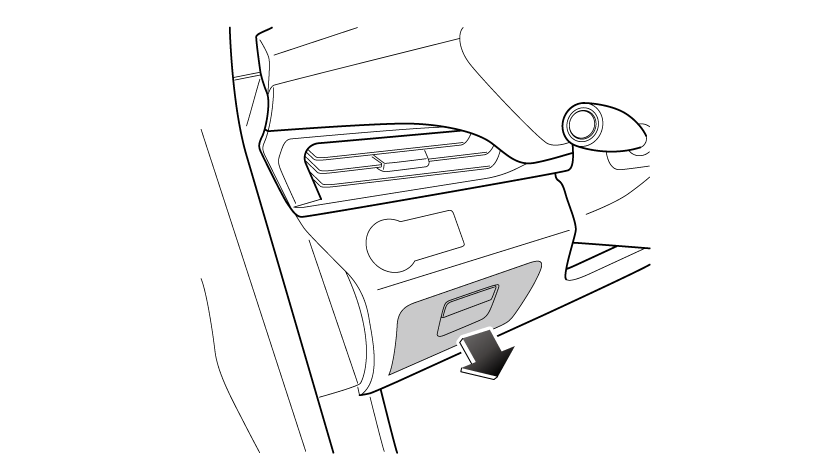

驾驶舱保险丝盒位于驾驶员侧下储物盒的后方。

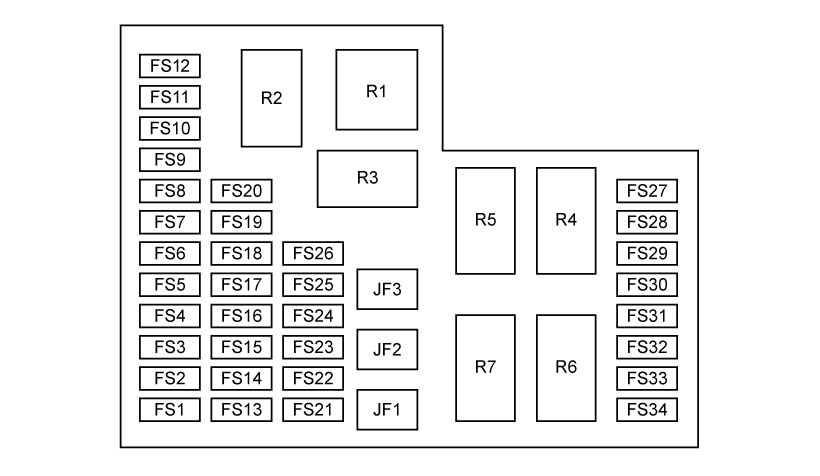

驾驶舱保险丝盒内的保险丝可通过驾驶员侧下储物盒盖背面标签加以识别。
| 代号 | 规格 | 功能 |
|---|---|---|
FS1 | 15A | 方向盘加热 |
FS2 | 10A | IG电源 防盗基站/组合仪表/模块车身控制 |
FS3 | 10A | IG电源 安全气囊控制单元 |
FS4 | 15A | 无钥匙系统控制器 |
FS5 | 10A | IG电源 自动防炫目后视镜/车道偏离辅助 |
FS6 | 10A | IG电源 前空调面板/电子驻车开关/后视镜调节开关 |
FS7 | 7.5A | 车道偏离辅助系统 |
FS8 | 25A | 前天窗/全天窗电动遮阳帘 |
FS9 | 25A | 副驾电动座椅 |
FS10 | 25A | 主驾电动座椅 |
FS11 | 15A | ACC4(点烟器) |
FS12 | 10A | 降噪模块 |
FS13 | 10A | 车联网/12寸屏 |
FS14 | 10A/15A | 点火开关/(无钥匙启动/尾门感应传感器) |
FS15 | 10A | 前鼓风机反馈 |
FS16 | 10A | 后鼓风机反馈 |
FS17 | 10A | ACC2(无线充电模块/副驾驶员门电动车窗开关/后视镜调节开关/前鼓风机/天窗) |
FS18 | 10A | ACC3(扬声器/天线/娱乐系统) |
FS19 | 15A | ACC1(右后12V电源插座) |
FS20 | 30A | 功率放大器 |
FS21 | 10A | 组合仪表 |
FS22 | 15A | 自动变速器 |
FS23 | 25A | 娱乐系统/收音机 |
FS24 | 10A | 诊断口 |
FS25 | 10A | 前空调控制面板/氛围灯/左侧中控开关/驾驶模式开关/行李箱灯/空气净化器 |
FS26 | / | 预留 |
FS27 | / | 预留 |
FS28 | / | 预留 |
FS29 | 25A | 主驾玻璃升降电机 |
FS30 | 25A | 副驾玻璃升降电机 |
FS31 | / | 预留 |
FS32 | / | 预留 |
FS33 | / | 预留 |
FS34 | 10A | 后视镜加热 |
JF1 | 30A | 数字风扇(适用于柴油发动机车型) |
JF2 | 40A | 座椅加热 |
JF3 | 30A | 全景天窗 |
R1 | / | 前鼓风机继电器 |
R2 | / | ACC继电器 |
R3 | / | IG继电器 |
R4 | / | 行李厢灯继电器 |
R5 | / | 后视镜和后窗加热继电器 |
R6 | / | 数字风扇继电器(适用于柴油发动机车型) |
R7 | / | 照地灯继电器 |
前舱保险丝盒

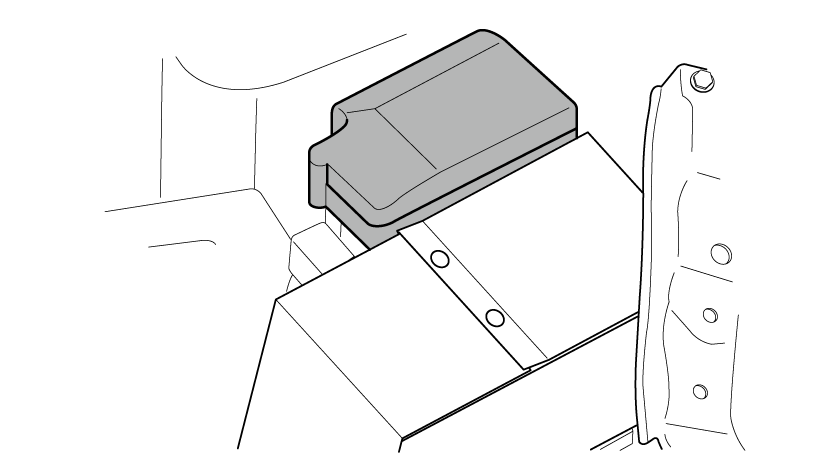

前舱保险丝盒位于前舱盖底部舱壁右侧及右侧前大灯的后方（当从汽车前部观察时）。
注意 | 在打开保险丝盒盖之前，请务必确保保险丝盒周边环境干燥，确保任何方向都没有液体流入打开盖子的保险丝盒中，否则将损坏保险丝盒，引起严重后果。 |

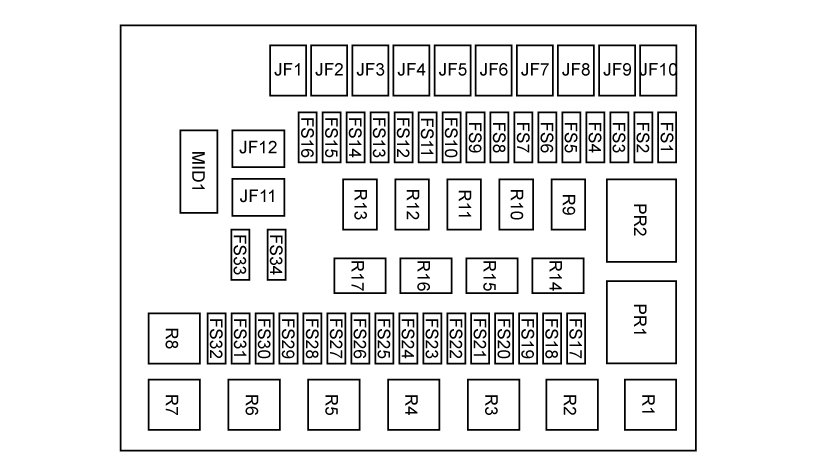

只需拆下前舱保险丝盒的盖子，就能接触到保险丝。前舱保险丝盒保险丝可通过保险丝盒盖背面印刷的标签加以识别。
| 代号 | 规格 | 功能 |
|---|---|---|
| FS1 | 10A | KL30电源 |
| FS2 | 25A | 后窗加热/后视镜/行李厢灯 |
| FS3 | 30A | IEC电源5 |
| FS4 | 25A | 燃油泵 |
| FS5 | 25A | ABS/ESP阀 |
| FS6 | 15A | 发动机控制模块 |
| FS7 | 30A | 前雨刮 |
| FS8 | 15A | 电子水泵(适用于汽油发动机车型) |
| FS8 | 15A | SCR尿素系统继电器电源(适用于柴油发动机车型) |
| FS9 | 15A | 空调压缩机/蓄电池传感器 |
| FS10 | 30A | IEC电源3 |
| FS11 | 25A | 雾灯/位置灯/日行灯 |
| FS12 | 25A | IEC电源8 |
| FS13 | 25A | 近光灯 |
| FS14 | 20A | 远光灯 |
| FS15 | 30A | IEC电源2 |
| FS16 | 30A | IEC电源4(适用于汽油发动机车型) |
| FS16 | 30A | BCM供电(适用于柴油发动机车型) |
| FS17 | / | 预留 |
| FS18 | 15A | 前LAMDA传感器(适用于汽油发动机车型) |
| FS18 | 20A | 氮氧传感器/PM传感器(适用于柴油发动机车型) |
| FS19 | 15A | 后氧传感器/主继电器电源(发动机线束)(适用于汽油发动机车型) |
| FS19 | 15A | 冷却泵(适用于柴油发动机车型) |
| FS20 | 15A | 点火线圈(适用于汽油发动机车型) |
| FS20 | 15A | 发动机线束INLINE供电(适用于柴油发动机车型) |
| FS21 | 15A | 主继电器电源 |
| FS22 | 20A | 喇叭 |
| FS23 | 10A | 起动机反馈(适用于汽油发动机车型) |
| FS24 | 10A | 后雾灯/位置灯/日行灯 |
| FS25 | 10A | 后视镜折叠/尾门/油箱盖 |
| FS26 | 25A | 中控锁 |
| FS27 | 10A | 内饰灯具/化妆灯/后视镜/雨刮阳光传感器 |
| FS28 | 15A | 左侧远光灯 |
| FS29 | 15A | 右侧远光灯 |
| FS30 | 15A | 左侧近光灯 |
| FS31 | 15A | 右侧近光灯 |
| FS32 | 10A | 大灯调节 |
| FS33 | 25A | 外灯 |
| FS34 | 15A | 洗涤/后雨刮 |
| JF1 | 30A | 主继电器 |
| JF2 | 50A | 电子驻车 |
| JF3 | 30A | 起动机 |
| JF4 | 30A | IG电源 |
| JF5 | 60A | ACC电源 |
| JF6 | 40A | IEC电源9 |
| JF7 | 40A | 直流稳压器2 |
| JF8 | 40A | ABS/ESP电源(电机) |
| JF9 | 40A | 前鼓风机 |
| JF10 | 40A | 后鼓风机 |
| JF11 | 60A | 玻璃升降电机(适用于汽油发动机车型) |
| JF11 | 60A | IEC电源1(适用于柴油发动机车型) |
| JF12 | 60A | IEC电源6 |
| MID1 | 100A | 冷却风扇 |
| PR1 | / | PTC空调辅助制热系统继电器 |
| PR2 | / | PTC空调辅助制热系统继电器 |
| R1 | / | 水泵继电器(适用于汽油发动机车型) |
| R1 | / | SCR尿素系统继电器(适用于柴油发动机车型) |
| R2 | / | PTC空调辅助制热系统继电器 |
| R3 | / | 喇叭继电器 |
| R4 | / | 起动机继电器 |
| R5 | / | 油泵继电器 |
| R6 | / | 雨刮电源继电器 |
| R7 | / | 雨刮速度继电器 |
| R8 | / | 主继电器 |
| R9 | / | 空调压缩机继电器 |
| R10 | / | 后雾灯继电器 |
| R11 | / | 位置灯继电器 |
| R12 | / | 左前雾灯继电器 |
| R13 | / | 右前雾灯继电器 |
| R14 | / | 近光灯继电器 |
| R15 | / | 远光灯继电器 |
| R16 | / | 左日间行驶灯 |
| R17 | / | 右日间行驶灯 |

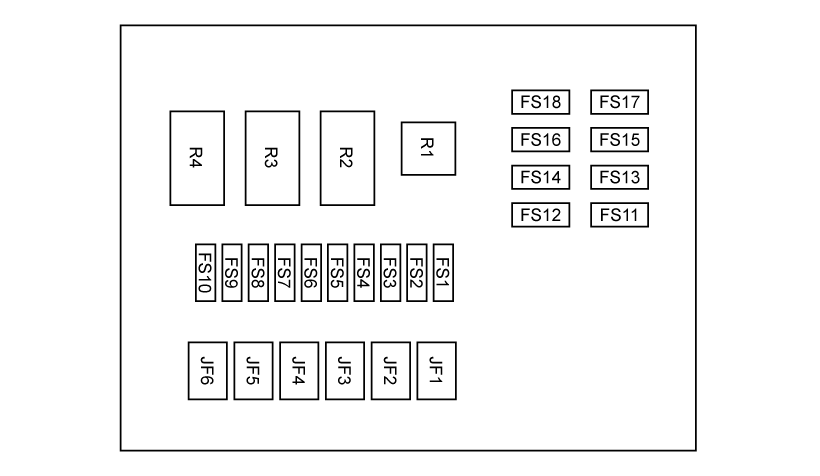

| 代号 | 规格 | 功能 |
|---|---|---|
| FS1 | 20A | 逆变器 |
| FS2 | 10A | 网关 |
| FS3 | 10A | 差速锁控制器 |
| FS4 | 25A | 左后电动车窗 |
| FS5 | 10A | 胎压检测/360全景影像 |
| FS6 | 15A | 前排座椅加热 |
| FS7 | 15A | 后排座椅加热 |
| FS8 | 30A | TCCU电源1 |
| FS9 | 30A | TCCU电源2 |
| FS10 | 25A | 右后电动车窗 |
| FS11 | 30A | ACC1(左后12V电源插座/中央扶手后下方12V电源插座) |
| FS12 | 10A | ACC2(220V车载逆变器/网关/ USB接口/ 后鼓风机/左后门电动车窗开关/右后门电动车窗开关) |
| FS13 | 10A | IG电源1 |
| FS14 | 10A | IG电源2 |
| FS15 | 10A | IG电源3 |
| FS16 | 10A | IG电源4 |
| FS17 | 15A | 前桥离合器 |
| FS18 | 30A | 柴油加热继电器电源(适用于柴油发动机车型) |
| JF1 | 60A | 预热控制器(适用于柴油发动机车型) |
| JF2 | 40A | 加热控制单元(适用于柴油发动机车型) |
| JF3 | 40A | PTC空调辅助制热系统1 |
| JF4 | 25A | 电动举升门控制器 |
| JF5 | 40A | PTC空调辅助制热系统2 |
| JF6 | 40A | PTC空调辅助制热系统3 |
| R1 | / | ACC继电器 |
| R2 | / | 柴油加热继电器(适用于柴油发动机车型) |
| R3 | / | 后鼓风机继电器 |
| R4 | / | IG继电器 |
更换保险丝
警告 | 只能使用同等规格/额定电流的保险丝更换。安装非指定的保险丝会损坏电气系统甚至起火。 试图更换保险丝之前，必须关闭点火开关和所有电气设备。任何对汽车电气系统未授权的更改会对电子管理系统产生严重的副作用并引发火灾。 |

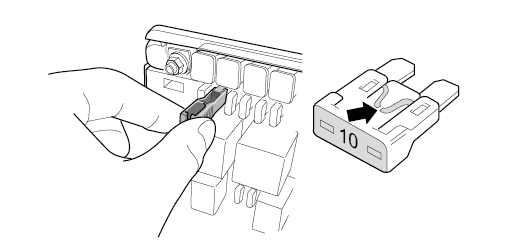

使用保险丝盒中提供的拉出器工具将保险丝往外拉以拆下保险丝。
可以根据保险丝内部导线确定保险丝是否熔断（如箭头所示）。
提醒 | 同一保险丝重复出现故障表示电路有故障，应尽快联系本公司授权服务商检修。 |
注意 | 未授权更改车辆电气系统将使车辆保修失效。 |
