更换保险丝
本车辆的保险丝分别位于三个盒中。
注意 |
车辆上的任何电气零部件溅到液体都会损坏,请务必将任何电气零部件上的盖子盖好。保险丝规格列表上的内容根据车辆配置、技术状态会不断进行更改,请以您的车辆实际状态为准。 |

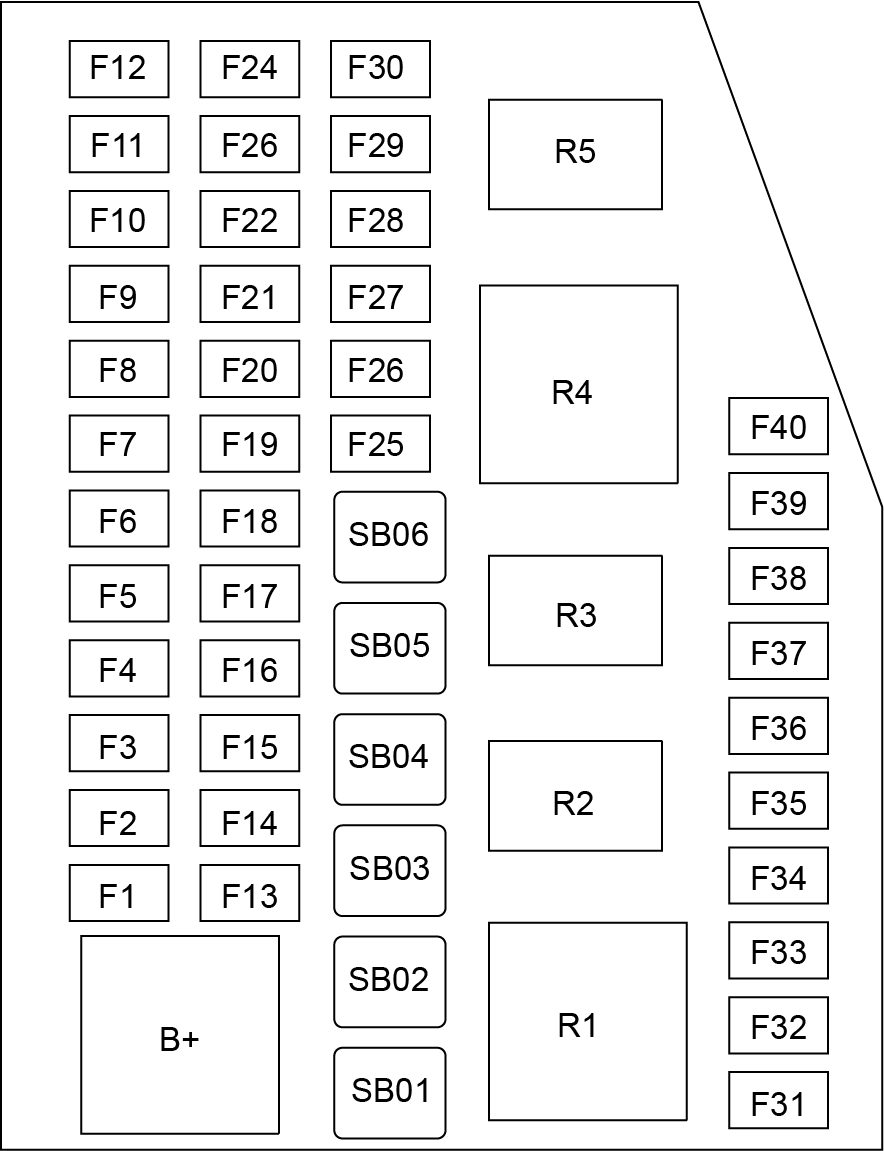

驾驶舱保险丝盒
驾驶舱保险丝盒位于驾驶员侧下储物盒的后方。
驾驶舱保险丝盒内的保险丝可通过驾驶员侧下储物盒盖背面标签加以识别。
代号 | 规格 | 功能 |
---|---|---|
F1 |
7.5A |
EPS(电动助力转向) |
F2 |
7.5A |
IPK(仪表)&网关&RF接收器 |
F3 |
10A |
SRS(安全气囊控制单元) |
F4 |
10A |
F/R HVAC(前后空调面板)&环境光传感器 |
F5 |
10A |
ETRS(电子换挡系统) |
F6 |
7.5A |
ADAS(驾驶辅助系统) |
F7 |
10A |
外后视镜&无线充电&天窗&电动窗RAP |
F8 |
7.5A |
音响&天线 |
F9 |
20A |
点烟器 |
F10 |
10A |
OBD(车辆诊断接口) |
F11 |
7.5A |
网关 |
F12 |
15A |
BCM(车身控制器)内部灯 |
F13 |
25A |
BCM(车身控制器)外部灯 |
F14 |
10A |
行李箱锁&油箱盖电机&TGC(电动尾门控制) |
F15 |
25A |
BCM(车身控制器)四门锁 |
F16 |
10A |
0BD(车辆诊断接口)&网关&IPK(仪表) |
F17 |
10A |
点火开关&制动开关 |
F18 |
30A |
副驾电动座椅 |
F19 |
7.5A |
PM2.5(空气净化器)&倒车摄像头&化妆灯 |
F20 |
7.5A |
ADAS(驾驶辅助系统) |
F21 |
10A |
ESCL(电子方向盘锁)&显示屏 |
F22 |
7.5A |
T-BOX(远程启动模块)&RF接收器&防夹B+&防盗基站 |
F23 |
10A |
PEPS(无钥匙起动系统) |
F24 |
10A |
HAVC(空调控制器) |
F25 |
25A |
左侧玻璃电机 |
F26 |
25A |
右侧玻璃电机 |
F27 |
7.5A |
后视镜除霜 |
F28 |
20A |
音响娱乐 |
F29 |
10A |
ESCL(电子方向盘锁) |
F30 |
30A |
主驾电动座椅 |
F31 |
15A |
电源插座 |
F32 |
7.5A |
USB充电 |
F33 |
/ |
预留 |
F34 |
/ |
预留 |
JF1 |
/ |
预留 |
JF2 |
20A |
天窗 |
JF3 |
25A |
后除霜&外后视镜除霜继电器 |
R1 |
/ |
预留 |
R2 |
/ |
除霜继电器 |
R3 |
/ |
预留 |
R4 |
/ |
预留 |
R5 |
/ |
预留 |
R6 |
/ |
预留 |
前舱保险丝盒
前舱保险丝盒位于前舱盖底部舱壁右侧及右侧前大灯的后方(当从汽车前部观察时)。
注意 |
在打开保险丝盒盖之前,请务必确保保险丝盒周边环境干燥,确保任何方向都没有液体流入打开盖子的保险丝盒中,否则将损坏保险丝盒,引起严重后果。 |
只需拆下前舱保险丝盒的盖子,就能接触到保险丝。前舱保险丝盒保险丝可通过保险丝盒盖背面印刷的标签加以识别。
代号 | 规格 | 功能 |
---|---|---|
F01 |
10A |
右侧日间行车灯 |
F02 |
15A |
发动机控制器 |
F03 |
15A |
点火线圈&喷油嘴 |
F04 |
10A |
前后氧传感器 |
F05 |
15A |
电子真空泵电源 |
F06 |
15A |
BCM(车身控制器)转向灯 |
F07 |
10A |
发动机控制器 KL30 |
F08 |
/ |
预留 |
F09 |
10A |
ECU IGN(发动机控制器点火) |
F10 |
10A |
换挡机构&TCU IGN(变速箱控制器点火) |
F11 |
10A |
APDC IGN(泊车辅助系统点火) |
F12 |
10A |
ABS/EPB IGN(电子驻车点火) |
F13 |
20A |
喇叭 |
F14 |
15A |
后雨刮电机 |
F15 |
30A |
启动机电池阀 |
F16 |
10A |
后视镜折叠 |
F17 |
/ |
预留 |
F18 |
/ |
预留 |
F19 |
25A |
SPOC供电 |
F20 |
/ |
预留 |
F21 |
10A |
压缩机电池阀 |
F22 |
25A |
燃油泵电源 |
F23 |
10A |
左侧日间行车灯 |
F24 |
25A |
TCU(变速箱控制器) KL30 |
F25 |
25A |
BCM(车身控制器)外部灯光 |
F26 |
15A |
座椅加热 |
F27 |
/ |
预留 |
F28 |
25A |
前雨刮电机 |
F29 |
/ |
预留 |
F30 |
15A |
前后洗涤电源 |
SB1 |
40A |
乘客舱保险1 |
SB2 |
40A |
中速风扇电源 |
SB3 |
40A |
前鼓风机电源 |
SB4 |
30A |
IGN点火电源 |
SB5 |
60A |
低、高速风扇电源 |
SB6 |
30A |
ABS阀 |
SB7 |
40A |
ABS泵电源 |
SB8 |
40A |
驾驶舱保险2 |
SB9 |
30A |
电动尾门电源 |
SB10 |
30A |
ACC电源 |
SB11 |
40A |
自动变速箱电源 |
SB12 |
30A |
后鼓风机电源 |
RLY1 |
/ |
低速风扇继电器 |
RLY2 |
/ |
前空调鼓风机继电器 |
RLY3 |
/ |
IG电源继电器 |
RLY4 |
/ |
喇叭继电器 |
RLY5 |
/ |
主继电器 |
RLY6 |
/ |
真空泵继电器 |
RLY7 |
/ |
启动继电器 |
RLY8 |
/ |
高速风扇继电器 |
RLY9 |
/ |
压缩机继电器 |
RLY10 |
/ |
ACC电源继电器 |
RLY11 |
/ |
自动变速箱继电器 |
RLY12 |
/ |
油泵继电器 |
RLY13 |
/ |
后空调鼓风机继电器 |
蓄电池保险丝盒
蓄电池保险丝盒位于蓄电池正极接线柱上。
规格
代号 | 规格 | 功能 |
---|---|---|
1 |
175A |
UEC(前舱保险丝盒) |
2 |
80A |
EPS(电动助力转向) |
3 |
175A |
发电机 |
更换保险丝
警告 |
只能使用同等规格/额定电流的保险丝更换。安装非指定的保险丝会损坏电气系统甚至起火。 试图更换保险丝之前,必须关闭点火开关和所有电气设备。任何对汽车电气系统未授权的更改会对电子管理系统产生严重的副作用并引发火灾。 |
使用保险丝盒中提供的拉出器工具将保险丝往外拉以拆下保险丝。可以根据保险丝内部导线确定保险丝是否熔断(如箭头所示)。
提醒 |
同一保险丝重复出现故障表示电路有故障,应尽快联系本公司授权服务商检修。 |
注意 |
未授权更改车辆电气系统将使车辆保修失效。 |
