更换保险丝
本车辆的保险丝分别位于驾驶舱保险丝盒、前舱保险丝盒和蓄电池保险丝盒中。
|
注意 |
车辆上的任何电气零部件溅到液体都会损坏，请务必将任何电气零部件上的盖子盖好。保险丝规格列表上的内容根据车型配置、技术状态会不断进行更改，请以您的车辆实际状态为准。 |
驾驶舱保险丝盒

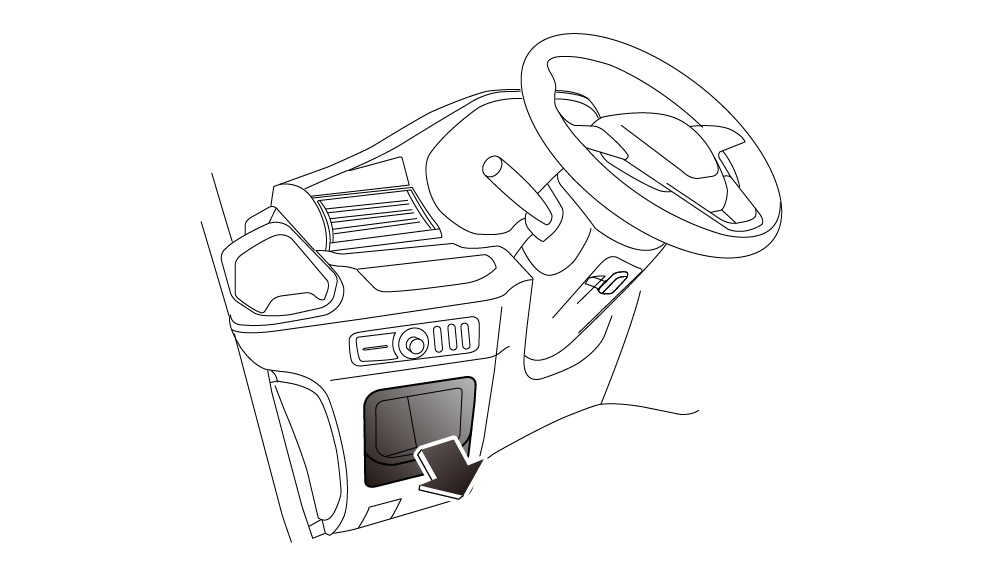

驾驶舱保险丝盒位于方向盘左下侧。只需拆下驾驶舱保险丝盒的盖子，就能接触到保险丝。
驾驶舱保险丝盒内的保险丝可通过保险丝盒盖背面印刷的标签加以识别。
| 代号 | 规格 | 功能 |
|
F01 |
15A |
TYPE-C ACC（如配置该功能） |
|
F02 |
15A |
TYPE-C ACC（如配置该功能） |
|
F03 |
10A |
玻璃升降开关/IBDU ACC继电器反馈/360环视ECU ACC |
|
F04 |
15A |
点烟器 ACC |
|
F05 |
10A |
拖车钩 KL15（如配置该功能） |
|
F06 |
15A |
方向盘加热 KL15（如配置该功能） |
|
F07 |
10A |
前鼓风机负反馈 |
|
F08 |
/ |
预留 |
|
F09 |
/ |
预留 |
|
F10 |
/ |
预留 |
|
F11 |
/ |
预留 |
|
F12 |
/ |
预留 |
|
F13 |
/ |
预留 |
|
F14 |
/ |
预留 |
|
F15 |
/ |
预留 |
|
F16 |
/ |
预留 |
|
F17 |
/ |
预留 |
|
F18 |
/ |
预留 |
|
F19 |
/ |
预留 |
|
F20 |
/ |
预留 |
|
F21 |
30A |
IG电源 |
|
F22 |
/ |
预留 |
|
F23 |
5A |
方向盘转角传感器/ICGM/组合仪表/娱乐主机 KL15 |
|
F24 |
10A |
大灯调节电机/后视镜调节及调光开关/组合开关(怀挡)/EPB开关 KL15 |
|
F25 |
/ |
预留 |
|
F26 |
10A |
SV 安全气囊控制器 KL15 |
|
F27 |
10A |
电子转向柱锁 KL15（如配置该功能） |
|
F28 |
10A |
空调模块/后PTC/空调控制面板 KL15 |
|
F29 |
10A |
行驶记录议/ETC/驾驶员监控系统摄像头/IBDU IG1继电器反馈/前摄像头模块 KL15 |
|
F30 |
/ |
预留 |
|
F31 |
10A |
诊断OBD KL30 |
|
F32 |
10A |
空调模块/阳光雨量传感器/前PTC KL30 |
|
F33 |
5A |
前摄像头模块/变道辅助雷达/娱乐大屏 KL30 |
|
F34 |
15A |
电子转向柱锁 KL30（如配置该功能） |
|
F35 |
10A |
前排空调开关面板/后视镜调节及调光开关 KL30 |
|
F36 |
10A |
ICGM KL30 |
|
F37 |
10A |
组合仪表/酒精锁/行驶记录议/电子不停车收费系统/360环视ECU/电动滑移门 KL30 |
|
F38 |
20A |
娱乐主机 KL30 |
|
F39 |
10A |
EV 安全气囊控制器 KL30 |
|
F40 |
10A |
外后视镜加热 |
|
SB01 |
/ |
预留 |
|
SB02 |
/ |
预留 |
|
SB03 |
/ |
预留 |
|
SB04 |
/ |
预留 |
|
SB05 |
/ |
预留 |
|
SB06 |
/ |
预留 |
|
R1 |
/ |
预留 |
|
R2 |
/ |
后除霜继电器（如配置该功能） |
|
R3 |
/ |
ACC继电器 |
|
R4 |
/ |
前风窗加热继电器（如配置该功能） |
|
R5 |
/ |
IG继电器 |
| 代号 | 规格 | 功能 |
|
F01 |
15A |
TYPE-C ACC（如配置该功能） |
|
F02 |
15A |
TYPE-C ACC（如配置该功能） |
|
F03 |
10A |
玻璃升降开关/IBDU ACC继电器反馈/360环视ECU ACC |
|
F04 |
15A |
点烟器 ACC |
|
F05 |
10A |
拖车钩 KL15（如配置该功能） |
|
F06 |
15A |
方向盘加热 KL15（如配置该功能） |
|
F07 |
10A |
前鼓风机负反馈 |
|
F08 |
15A |
后排12V电源 ACC（如配置该功能） |
|
F09 |
10A |
行驶记录议/ETC/驾驶员监控系统摄像头/IBDU IG1继电器反馈/前摄像头模块/后驱电机控制器 KL15 |
|
F10 |
10A |
空调模块/后PTC/空调控制面板 KL15 |
|
F11 |
10A |
电子转向柱锁KL15（如配置该功能） |
|
F12 |
10A |
安全气囊控制器KL15 |
|
F13 |
10A |
诊断OBD KL30 |
|
F14 |
/ |
预留 |
|
F15 |
10A |
空调模块/阳光雨量传感器/前PTC KL30 |
|
F16 |
10A |
前摄像头模块/变道辅助雷达/娱乐大屏/四驱开关 KL30 |
|
F17 |
15A |
电子转向柱锁 KL30（如配置该功能） |
|
F18 |
/ |
预留 |
|
F19 |
10A |
空调控制面板/酒精锁/行驶记录议/电子不停车收费系统/360环视ECU/电动滑移门 KL30 |
|
F20 |
/ |
预留 |
|
F21 |
30A |
IBDU门锁电源KL30 |
|
F22 |
20A |
IBDU外灯电源1 KL30 |
|
F23 |
10A |
安全气囊控制器 KL30 |
|
F24 |
/ |
预留 |
|
F25 |
/ |
预留 |
|
F26 |
/ |
预留 |
|
F27 |
/ |
预留 |
|
F28 |
/ |
预留 |
|
F29 |
/ |
预留 |
|
F30 |
15A |
IBDU外灯电源2 KL30 |
|
F31 |
10A |
大灯调节电机/后视镜调节及调光开关/组合开关(怀挡）/EPB开关 KL15 |
|
F32 |
10A |
组合仪表/ICGM/娱乐主机/方向盘转角传感器 KL15 |
|
F33 |
20A |
娱乐主机FICM KL300 |
|
F34 |
10A |
ICGM KL30 |
|
F35 |
10A |
组合仪表/娱乐大屏 KL30 |
|
F36 |
15A |
TCU KL30（如配置该功能） |
|
F37 |
/ |
预留 |
|
F38 |
/ |
预留 |
|
F39 |
5A |
仪表TYPE-C ACC |
|
F40 |
10A |
外后视镜加热 |
|
SB01 |
/ |
预留 |
|
SB02 |
/ |
预留 |
|
SB03 |
/ |
预留 |
|
SB04 |
/ |
预留 |
|
SB05 |
/ |
预留 |
|
SB06 |
30A |
IBDU外灯电源3&4 KL30 |
|
R1 |
/ |
预留 |
|
R2 |
35A |
后除霜继电器（如配置该功能） |
|
R3 |
35A |
ACC继电器 |
|
R4 |
40A |
前风窗加热继电器（如配置该功能） |
|
R5 |
35A |
IG继电器 |
前舱保险丝盒
前舱保险丝盒位于发动机舱盖底部舱壁右侧（当从汽车前部观察时）。
只需拆下前舱保险丝盒的盖子，就能接触到保险丝。前舱保险丝盒保险丝可通过保险丝盒盖背面印刷的标签加以识别。
| 代号 | 规格 | 功能 |
|
FL01 |
250A |
发电机 |
|
FL02 |
100A |
电动助力转向 |
|
FL03 |
80A |
预留 |
|
FL04 |
80A |
预留 |
|
SB01 |
60A |
冷却风扇1/2 |
|
SB02 |
50A |
冷却风扇3 |
|
SB03 |
30A |
后除霜 |
|
SB04 |
40A |
DCDC仪表/车联网/大屏 |
|
SB05 |
30A |
IGN电源 |
|
SB06 |
40A |
ACC电源 |
|
SB07 |
30A |
预留 |
|
SB08 |
30A |
电动踏板（如配置该功能） |
|
SB09 |
40A |
ESC/ESC阀 |
|
SB10 |
40A |
HCU |
|
SB11 |
60A |
ESC/ESC电机 |
|
SB12 |
40A |
前鼓风机 |
|
SB13 |
60A |
预热塞 |
|
SB14 |
30A |
电动侧移门-右（如配置该功能） |
|
SB15 |
30A |
外部灯1&2（如配置该功能） |
|
SB16 |
30A |
外部灯3&4（如配置该功能） |
|
SB17 |
30A |
起动机 |
|
SB18 |
40A |
后鼓风机 |
|
SB19 |
50A |
空气悬架<（如配置该功能）/p> |
|
SB20 |
30A |
预留 |
|
SB21 |
40A |
前风窗加热1（如配置该功能） |
|
SB22 |
40A |
前风窗加热2（如配置该功能） |
|
SB23 |
30A |
补胎取电（如配置该功能） |
|
SB24 |
15A |
座椅加热（如配置该功能） |
|
SB25 |
30A |
空气悬架（如配置该功能） |
|
F01 |
10A |
空调压缩机 |
|
F02 |
15A |
喇叭 |
|
F03 |
15A |
预留 |
|
F04 |
30A |
前雨刮 |
|
F05 |
10A |
主继电器电源4(预热塞/HCU) |
|
F06 |
30A |
燃油加热 |
|
F07 |
10A |
预留 |
|
F08 |
15A |
9AT变速箱（如配置该功能） |
|
F09 |
15A |
SCR电源（如配置该功能） |
|
F10 |
7.5A |
预留 |
|
F11 |
30A |
预留 |
|
F12 |
10A |
主继电器电源1(EMS) |
|
F13 |
15A |
主继电器电源3/水泵 |
|
F14 |
20A |
主继电器电源2(EMS) |
|
F15 |
10A |
发动机控制单元 |
|
F16 |
5A |
EMS KL15 |
|
F17 |
25A |
预留 |
|
F18 |
30A |
前舱保险丝盒/空调/诊断接口 |
|
F19 |
30A |
拖车模块1 |
|
F20 |
30A |
拖车模块2 |
|
F21 |
5A |
ESC/EPS/SAS KL15 |
|
F22 |
25A |
燃油泵 |
|
F23 |
20A |
PM颗粒/氮氧传感器 |
|
F24 |
10A |
起动机反馈（如配置该功能） |
|
F25 |
20A |
驻车加热 |
|
F26 |
10A |
前洗涤 |
|
F27 |
10A |
刹车开关 |
|
F28 |
5A |
雷达&座椅加热 KL15 |
|
F29 |
5A |
9AT变速箱 KL15 |
|
F30 |
15A |
预留 |
|
F31 |
25A |
司机侧电动窗 |
|
F32 |
25A |
副驾侧电动窗 |
|
F33 |
10A |
儿童保护锁 |
|
F34 |
30A |
门锁电源（如配置该功能） |
|
F35 |
20A |
预留 |
|
F36 |
25A |
拖车钩（如配置该功能） |
|
F37 |
30A |
预留 |
|
F38 |
30A |
预留 |
|
F39 |
30A |
预留 |
|
F40 |
30A |
PTC2（如配置该功能） |
|
F41 |
30A |
PTC1（如配置该功能） |
|
F42 |
10A |
预留 |
|
F43 |
15A |
预留 |
|
RLY1 |
/ |
空调压缩机继电器 |
|
RLY2 |
/ |
喇叭继电器 |
|
RLY3 |
/ |
预留 |
|
RLY4 |
/ |
预留 |
|
RLY5 |
/ |
前雨刮继电器（前舱保险丝盒类型一） |
|
RLY5-2 |
/ |
前雨刮继电器（前舱保险丝盒类型二） |
|
RLY6 |
/ |
前雨刮高/低速继电器（前舱保险丝盒类型一） |
|
RLY6-2 |
/ |
前雨刮高/低速继电器（前舱保险丝盒类型二） |
|
RLY7 |
/ |
起动机继电器 |
|
RLY8 |
/ |
燃油加热继电器 |
|
RLY9 |
/ |
预留 |
|
RLY10 |
/ |
预留 |
|
RLY11 |
/ |
预留 |
|
RLY12 |
/ |
主继电器 |
|
RLY13 |
/ |
主副风扇低速继电器 |
|
RLY14 |
/ |
PTC1继电器（如配置该功能） |
|
RLY15 |
/ |
主风扇高速继电器 |
|
RLY16 |
/ |
前风窗加热继电器1（如配置该功能） |
|
RLY17 |
/ |
副风扇高速继电器 |
|
RLY18 |
/ |
燃油泵继电器 |
|
RLY19 |
/ |
前鼓风机继电器 |
|
RLY20 |
/ |
后暖鼓风机继电器 |
|
RLY21 |
/ |
SCR继电器（如配置该功能） |
|
RLY22 |
/ |
预留 |
|
RLY23 |
/ |
PTC2继电器（如配置该功能） |
蓄电池保险丝盒

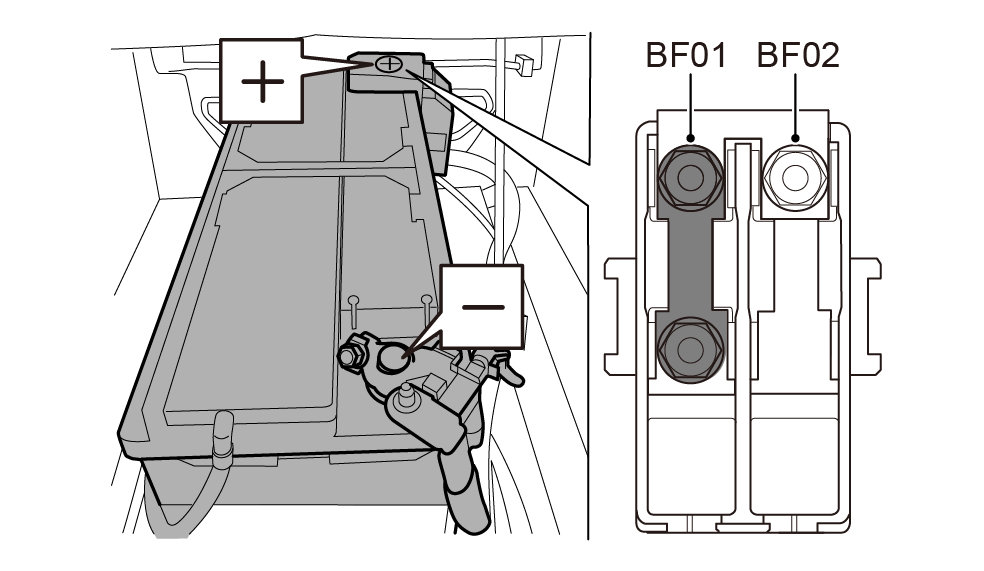

蓄电池保险丝盒位于驾驶员座椅下方蓄电池正极接线柱上。
规格
| 代号 | 规格 | 功能 |
|
BF01 |
MEGA 500A |
蓄电池接UEC(前舱保险丝盒) |
|
BF02 |
/ |
预留 |
规格
| 代号 | 规格 | 功能 |
|
BF01 |
MINI 5A |
IBS蓄电池电量传感器 |
|
BF02 |
MIDI 100A |
蓄电池接IEC(驾驶舱保险丝盒) |
|
BF03 |
MEGA 500A |
蓄电池接UEC(前舱保险丝盒) |
更换保险丝
|
警告 |
只能使用同等规格/额定电流的保险丝更换。安装非指定的保险丝会损坏电气系统甚至起火。 试图更换保险丝之前，必须关闭点火开关和所有电气设备。任何对汽车电气系统未授权的更改会对电子管理系统产生严重的副作用并引发火灾。 |
使用保险丝盒中提供的拉出器工具将保险丝往外拉以拆下保险丝。
可以根据保险丝内部导线确定保险丝是否熔断（如箭头所示）。
|
提醒 |
同一保险丝重复出现故障表示电路有故障，应尽快联系本公司授权服务商检修。 |
|
注意 |
未授权更改电气系统将使保修失效。 |
