更换保险丝
本车辆的保险丝分别位于两个盒中。
|
注意 |
车辆上的任何电气零部件溅到液体都会损坏，请务必将任何电气零部件上的盖子盖好。保险丝规格列表上的内容根据车辆配置、技术状态会不断进行更改，请以您的车辆实际状态为准。 |

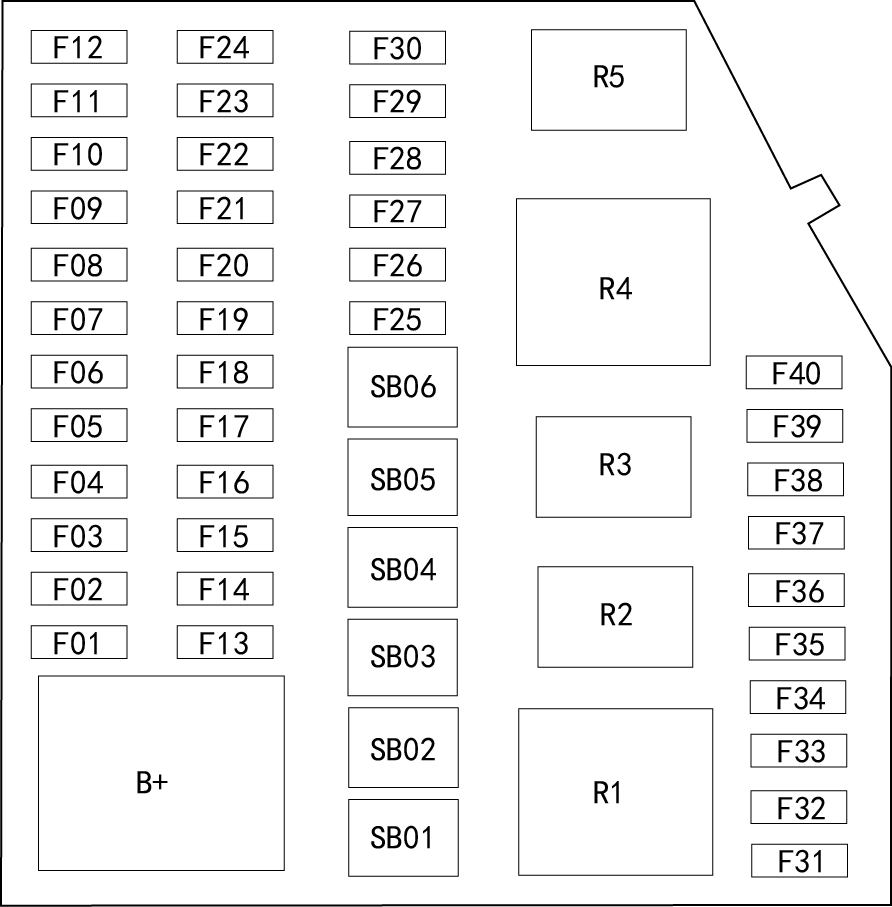

驾驶舱保险丝盒

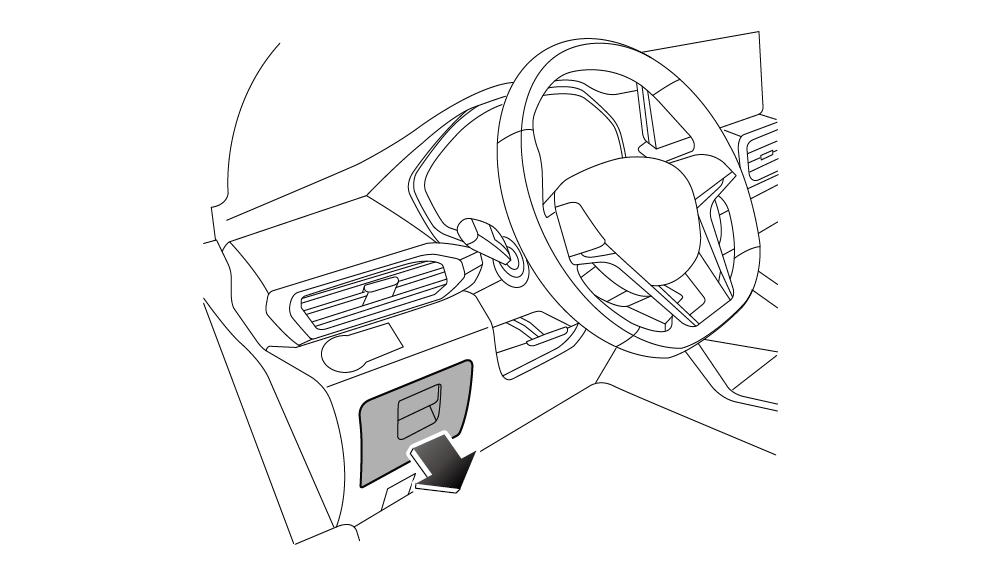

驾驶舱保险丝盒位于驾驶员侧下储物盒的后方。
驾驶舱保险丝盒内的保险丝可通过驾驶员侧下储物盒盖背面标签加以识别。
| 代号 | 规格 | 功能 |
|
F01 |
5A |
右组合开关（怀挡） |
|
F02 |
5A |
流媒体/防眩目后视镜 |
|
F03 |
10A |
安全气囊控制器 |
|
F04 |
5A |
智能/普通网关 |
|
F05 |
5A |
娱乐主机/空调控制器 |
|
F06 |
5A |
组合仪表 |
|
F07 |
5A |
PTC辅助电加热继电器线圈 |
|
F08 |
5A |
电子不停车收费系统 |
|
F09 |
5A |
倒车辅助/自动迫车辅助 |
|
F10 |
5A |
全电动天窗 |
|
F11 |
15A |
点烟器 |
|
F12 |
5A |
副驾玻璃升降开关 |
|
F13 |
/ |
预留 |
|
F14 |
5A |
右组合开关（怀挡） |
|
F15 |
20A |
车载逆变器 |
|
F16 |
5A |
智能/普通网关 |
|
F17 |
5A |
副驾座椅腰托按摩 |
|
F18 |
7.5A |
空调控制器 |
|
F19 |
25A |
娱乐主机 |
|
F20 |
5A |
组合仪表 |
|
F21 |
5A |
驱动转换开关/副仪表台开关 |
|
F22 |
5A |
雨量阳光传感器/电子不停车收费系统 |
|
F23 |
5A |
前摄像头模块 |
|
F24 |
15A |
第二排座椅加热 |
|
F25 |
7.5A |
诊断口 |
|
F26 |
30A |
拖车模块 |
|
F27 |
30A |
后除霜/后视镜加热继电器电源 |
|
F28 |
/ |
预留 |
|
F29 |
30A |
功率放大器 |
|
F30 |
5A |
后空调面板 |
|
F31 |
5A |
TYPE-C充电口 |
|
F32 |
/ |
预留 |
|
F33 |
5A |
USB充电口 |
|
F34 |
/ |
预留 |
|
F35 |
5A |
化妆镜灯 |
|
F36 |
5A |
中央控制开关组/IBDU反馈 |
|
F37 |
5A |
手机无线充电模块 |
|
F38 |
5A |
12寸屏 |
|
F39 |
5A |
副驾座椅通风 |
|
F40 |
10A |
后视镜加热 |
|
SB01 |
40A |
PTC1继电器开关端电源 |
|
SB02 |
40A |
PTC2继电器开关端电源 |
|
SB03 |
30A |
左前玻璃升降电机 |
|
SB04 |
30A |
右前玻璃升降电机 |
|
SB05 |
/ |
预留 |
|
SB06 |
40A |
前鼓风机继电器电源 |
|
R1 |
MINI 40A |
前鼓风机继电器 |
|
R2 |
MICRO 35A |
PTC辅助电加热继电器1 |
|
R3 |
MICRO 35A |
PTC辅助电加热继电器2 |
|
R4 |
MIN 40A |
后视镜和后除霜继电器 |
|
R5 |
/ |
预留 |

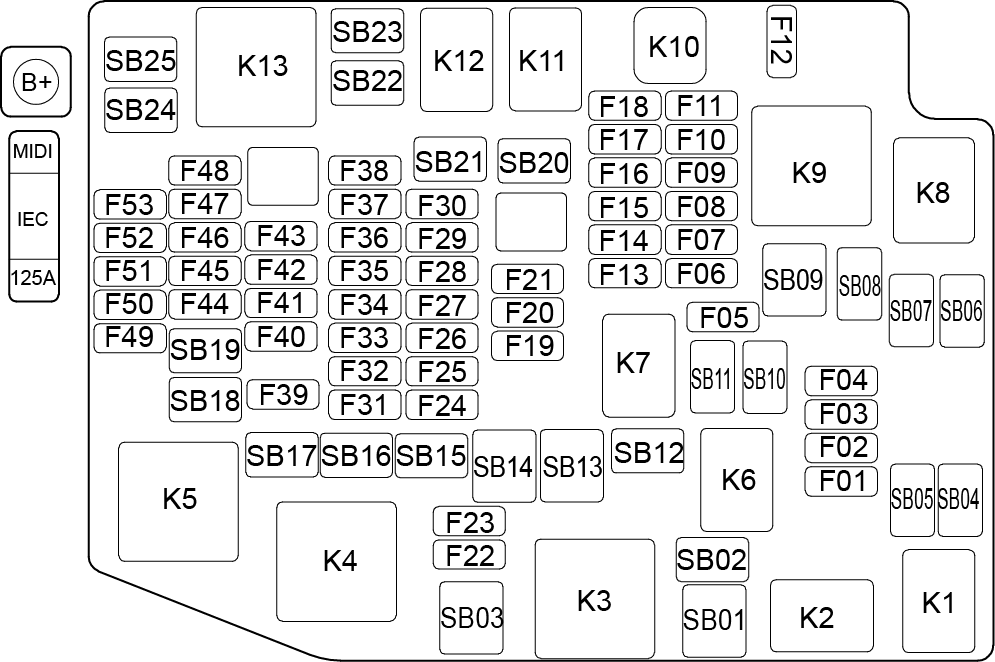

前舱保险丝盒

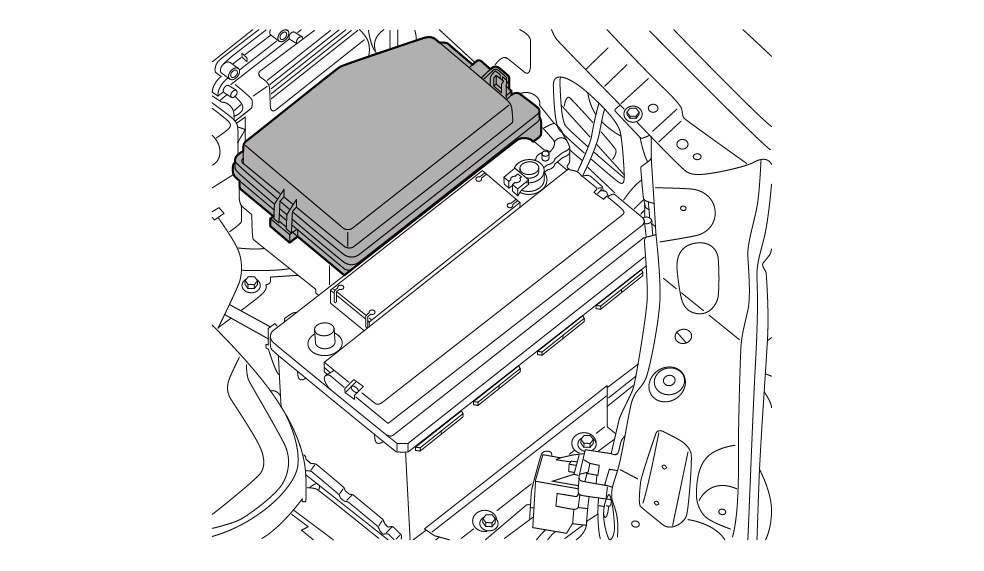

前舱保险丝盒位于前舱盖底部舱壁右侧及右侧前大灯的后方（当从汽车前部观察时）。
|
注意 |
在打开保险丝盒盖之前，请务必确保保险丝盒周边环境干燥，确保任何方向都没有液体流入打开盖子的保险丝盒中，否则将损坏保险丝盒，引起严重后果。 |
只需拆下前舱保险丝盒的盖子，就能接触到保险丝。前舱保险丝盒保险丝可通过保险丝盒盖背面印刷的标签加以识别。
| 代号 | 规格 | 功能 |
|
F01 |
20A |
IBDU外灯电源2 KL30 |
|
F02 |
10A |
前排座椅腰托按摩 |
|
F03 |
3A |
UEC 接地3 |
|
F04 |
10A |
IBDU油箱盖锁电源 |
|
F05 |
/ |
预留 |
|
F06 |
20A/15A |
D20前后氮氧传感器&PM传感器&NF2前后氧传感器 |
|
F07 |
5A |
D20副仪表台开关&NF2燃油泄漏传感器 |
|
F08 |
10A |
冷却风扇&冷却液位传感器 |
|
F09 |
10A |
D20 GCU&NF2开关式水泵&增压器泄压阀 |
|
F10 |
7.5A |
KL87电源 |
|
F11 |
10A |
D20 HCU&尿素泵&燃油滤清器 |
|
F12 |
/ |
预留 |
|
F13 |
10A |
D20 EMS KL87_2 |
|
F14 |
20A |
D20 EMS KL87_1/NF2 EMS KL87 |
|
F15 |
15A |
接发动机线束1 KL87 |
|
F16 |
25A/15A |
D20电子水泵&NF2点火线圈 |
|
F17 |
15A |
D20接发动机线束2&NF2凸轮轴可变升程电磁阀 |
|
F18 |
15A |
空调压缩机 |
|
F19 |
15A |
IBDU雨刮洗涤器 |
|
F20 |
10A |
48V DCDC&BMS&IBSG |
|
F21 |
10A |
EMS KL30 |
|
F22 |
25A |
IBDU门锁电源 |
|
F23 |
30A |
EDL控制器 |
|
F24 |
25A |
IEC KL15 |
|
F25 |
15A |
方向盘加热 |
|
F26 |
5A |
EMS KL15 |
|
F27 |
5A |
TCU&TCCU |
|
F28 |
10A |
ADAS |
|
F29 |
5A |
EPS |
|
F30 |
20A |
喇叭 |
|
F31 |
20A |
IBDU外灯电源1 KL30 |
|
F32 |
10A |
EDL&&RCP&AVM&中排座椅加热 |
|
F33 |
5A |
ESC |
|
F34 |
5A |
前大灯调节电机&PTC3 |
|
F35 |
5A |
IBDU IG信号 |
|
F36 |
10A |
主驾座椅按摩通风 |
|
F37 |
10A |
IBSG&DCDC&BMS |
|
F38 |
15A |
NF2电子辅助水泵 |
|
F39 |
20A |
IBDU外灯电源4 KL30 |
|
F40 |
20A |
IBDU外灯电源3 KL30 |
|
F41 |
5A |
电动尾门&脚踢传感器&变道辅助雷达 |
|
F42 |
10A |
TCU |
|
F43 |
5A |
AVM |
|
F44 |
7.5A |
空气进化器 |
|
F45 |
7.5A |
车窗与后视镜开关&氛围灯 |
|
F46 |
5A |
RVC |
|
F47 |
20A |
IEC ACC |
|
F48 |
15A |
行李箱12V电源 |
|
F49 |
15A |
后雨刮 |
|
F50 |
5A |
IBDU ACC信号 |
|
F51 |
5A |
后玻璃升降开关 |
|
F52 |
5A |
车载逆变器 |
|
F53 |
5A |
USB充电口 |
|
SB01 |
60A |
GCU |
|
SB02 |
30A |
前雨刮 |
|
SB03 |
40A |
后鼓风机 |
|
SB04 |
25A |
拖车模块控制器1 |
|
SB05 |
30A |
全景天窗 |
|
SB06 |
25A |
小天窗&全景天窗遮阳帘电源 |
|
SB07 |
30A |
D20燃油预热 |
|
SB08 |
25A |
TCCU电源2 |
|
SB09 |
25A |
拖车模块控制器2 |
|
SB10 |
30A |
主驾电动座椅 |
|
SB11 |
30A |
起动机 |
|
SB12 |
30A |
燃油泵 |
|
SB13 |
/ |
预留 |
|
SB14 |
60A |
ESC电机 |
|
SB15 |
25A |
TCCU电源1 |
|
SB16 |
30A |
拖车模块 |
|
SB17 |
30A |
电动尾门控制器 |
|
SB18 |
25A |
IEC KL30S |
|
SB19 |
30A |
副驾电动座椅 |
|
SB20 |
40A |
PTC3 |
|
SB21 |
30A |
左后玻璃升降器 |
|
SB22 |
30A |
NF2电子真空泵继电器&D20数字风扇 |
|
SB23 |
30A |
右后玻璃升降器 |
|
SB24 |
40A |
ESC阀 |
|
SB25 |
40A |
HCU |
|
MIDI |
125A |
IEC |
|
K1 |
MICRO 35A |
前雨刮高低速继电器 |
|
K2 |
MICRO 35A |
前雨刮开关继电器 |
|
K3 |
POWER MINI 70A |
后鼓风机继电器 |
|
K4 |
POWER MINI 70A |
IG继电器 |
|
K5 |
MINI 40A |
平时节电继电器 |
|
K6 |
MICRO 35A |
燃油泵继电器 |
|
K7 |
MICRO 35A |
启动继电器 |
|
K8 |
MICRO 35A |
D20燃油过滤器继电器 |
|
K9 |
POWER MINI 70A |
主继电器 |
|
K10 |
U-MICRO 20A |
空调离合器继电器 |
|
K11 |
MICRO 35A |
PTC3继电器 |
|
K12 |
MICRO 35A |
NF2电子真空泵继电器&D20数字风扇继电器 |
|
K13 |
POWER MINI 70A |
ACC继电器 |

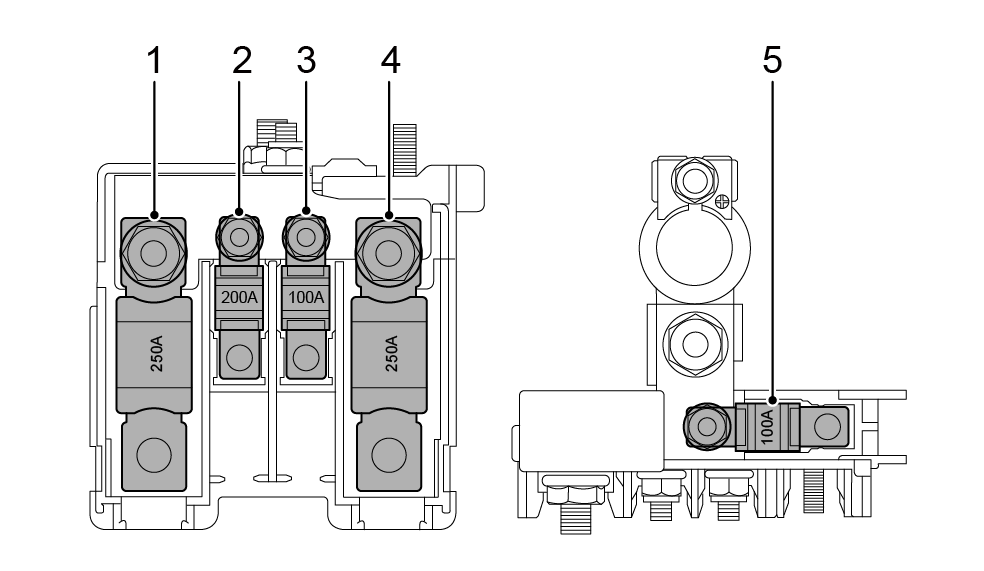

蓄电池保险丝盒
蓄电池保险丝盒位于蓄电池正极接线柱上。
| 代号 | 规格 | 功能 |
|
1 |
MAGA 250A |
DCDC/发电机 |
|
2 |
MIDI 200A |
UEC（前舱保险丝盒） |
|
3 |
MIDI 100A |
冷却风扇 |
|
4 |
/ |
起动机 |
|
5 |
MIDI 100A |
EPS（电动助力转向） |
更换保险丝
|
警告 |
只能使用同等规格/额定电流的保险丝更换。安装非指定的保险丝会损坏电气系统甚至起火。 试图更换保险丝之前，必须关闭点火开关和所有电气设备。任何对汽车电气系统未授权的更改会对电子管理系统产生严重的副作用并引发火灾。 |

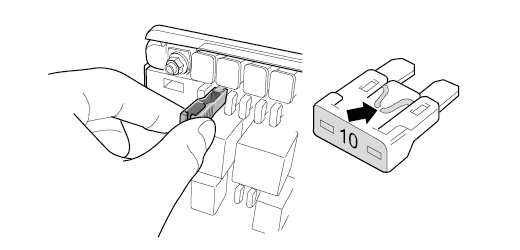

使用保险丝盒中提供的拉出器工具将保险丝往外拉以拆下保险丝。
可以根据保险丝内部导线确定保险丝是否熔断（如箭头所示）。
|
提醒 |
同一保险丝重复出现故障表示电路有故障，应尽快联系本公司授权服务商检修。 |
|
注意 |
未授权更改车辆电气系统将使车辆保修失效。 |
