更换保险丝
本车辆的保险丝分别位于三个盒中。
注意 |
车辆上的任何电气零部件溅到液体都会损坏,请务必将任何电气零部件上的盖子盖好。保险丝规格列表上的内容根据车辆配置、技术状态会不断进行更改,请以您的车辆实际状态为准。 |
驾驶舱保险丝盒

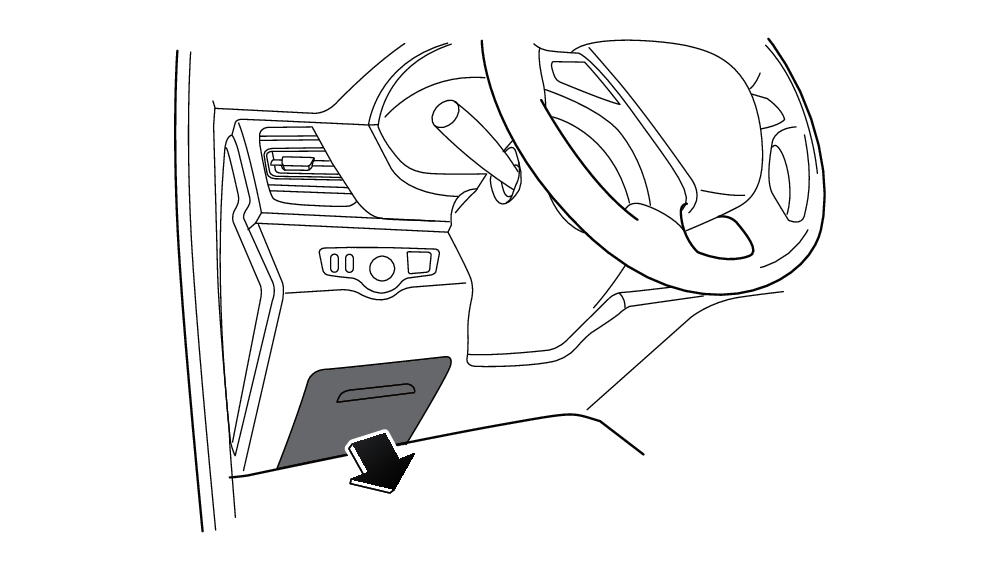

驾驶舱保险丝盒位于驾驶员侧下储物盒的后方。
![](3 紧急故障处理/驾驶舱保险丝盒.png)

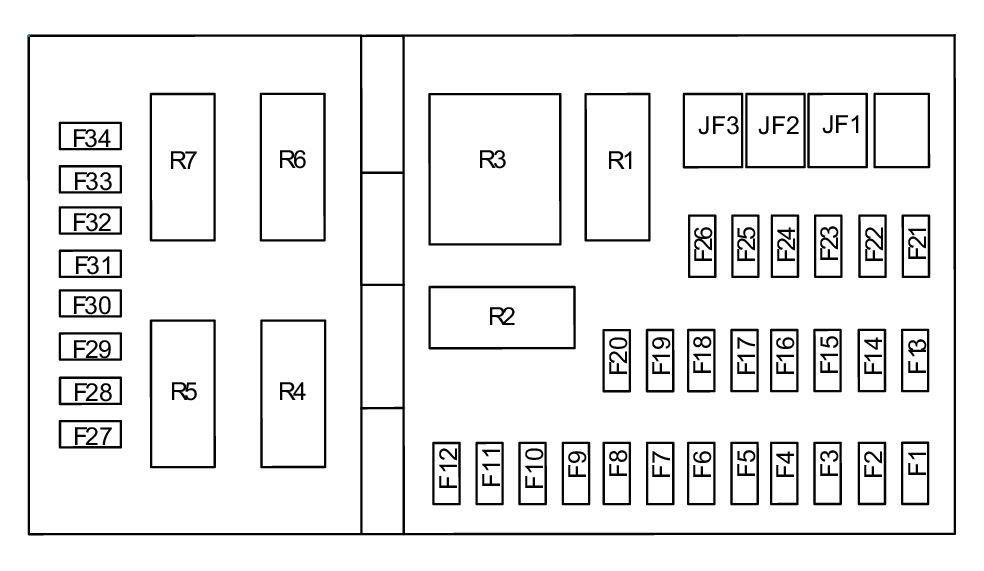

驾驶舱保险丝盒内的保险丝可通过驾驶员侧下储物盒盖背面标签加以识别。
![](3 紧急故障处理/驾驶舱保险丝.png)
代号 | 规格 | 功能 |
---|---|---|
F1 |
7.5A |
发动机电子控制单元_KL15 |
F2 |
10A |
鼓风机/驾驶辅助/天窗/网关/直流稳压器/组合仪表/空调面板/外后视镜_KL15 |
F3 |
10A |
安全气囊控制器_KL15 |
F4 |
10A |
电子驻车开关/ESP/电子水泵_KL15 |
F5 |
10A |
五合一开关/防炫目后视镜/四合一开关/胎压监测/电子助力转向/雨量传感器/自动泊车/车道偏离/360环视_KL15 |
F6 |
7.5A |
无钥匙进入控制器/变速箱控制器/倒车雷达控制器/电子换挡器_KL15 |
F7 |
20A |
娱乐系统主机_KL30 |
F8 |
10A |
组合仪表_KL30 |
F9 |
10A |
变速箱控制器_KL30 |
F10 |
15A |
后点烟器 |
F10 |
20A |
后点烟器(适用于配置补胎套件的车型) |
F11 |
15A |
无钥匙进入_KL30 |
F12 |
15A |
无钥匙进入系统_KL30 |
F13 |
15A |
前电动天窗_KL30 |
F14 |
15A |
220V电源_KL30 |
F15 |
25A |
主驾电动座椅_KL30 |
F16 |
25A |
第二排左侧豪华按摩座椅电机_KL30 |
F16 |
10A |
加油小门(适用于柴油发动机车型) |
F17 |
5A |
后鼓风机反馈 |
F18 |
10A |
网关/220V电源/外后视镜 |
F19 |
15A |
前点烟器 |
F20 |
10A |
天线/USB充电口 |
F21 |
10A |
诊断口/胎压监测_KL30 |
F22 |
10A |
电子换挡器 |
F23 |
5A |
氛围灯控制器/氛围灯 |
F24 |
10A |
电动移门/电动尾门/360环视 |
F25 |
10A |
娱乐主机/娱乐大屏 |
F26 |
10A |
空调面板/后摄像头 |
F27 |
5A |
前鼓风机反馈 |
F28 |
/ |
预留 |
F29 |
10A |
副驾驶侧电动车窗 |
F30 |
20A |
左右移门侧电动车窗(适用于汽油发动机车型) |
F30 |
10A |
左右移门侧电动车窗(适用于柴油发动机车型) |
F31 |
15A |
第二排左侧豪华按摩座椅 |
F31 |
20A |
驻车燃油加热(适用于柴油发动机车型) |
F32 |
15A |
主驾电动座椅/后顶屏 |
F33 |
15A |
12V电源 |
F34 |
7.5A |
后视镜加热 |
JF1 |
30A |
IG电电源(适用于柴油发动机车型) |
JF2 |
/ |
预留 |
JF3 |
/ |
预留 |
R1 |
/ |
KL15继电器 |
R2 |
/ |
前鼓风机继电器 |
R3 |
/ |
加油小门解锁继电器(适用于柴油发动机车型) |
R4 |
/ |
加油小门上锁继电器(适用于柴油发动机车型) |
R5 |
/ |
后窗加热/后视镜加热继电器 |
R6 |
/ |
ACC继电器 |
R7 |
/ |
后鼓风机继电器 |
发动机舱保险丝盒

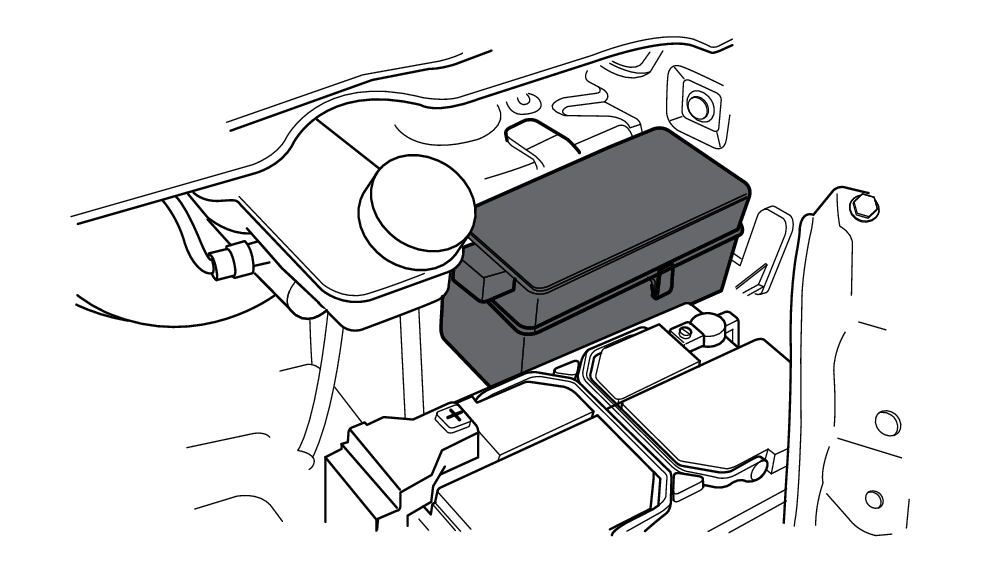

发动机舱保险丝盒位于发动机舱盖底部舱壁右侧(当从汽车前部观察时)。只需拆下发动机舱保险丝盒的盖子,就能接触到保险丝。
![](3 紧急故障处理/发动机舱保险丝盒.png)
注意 |
在打开保险丝盒盖之前,请务必确保保险丝盒周边环境干燥,确保任何方向都没有液体流入打开盖子的保险丝盒中,否则将损坏保险丝盒,引起严重后果。 |

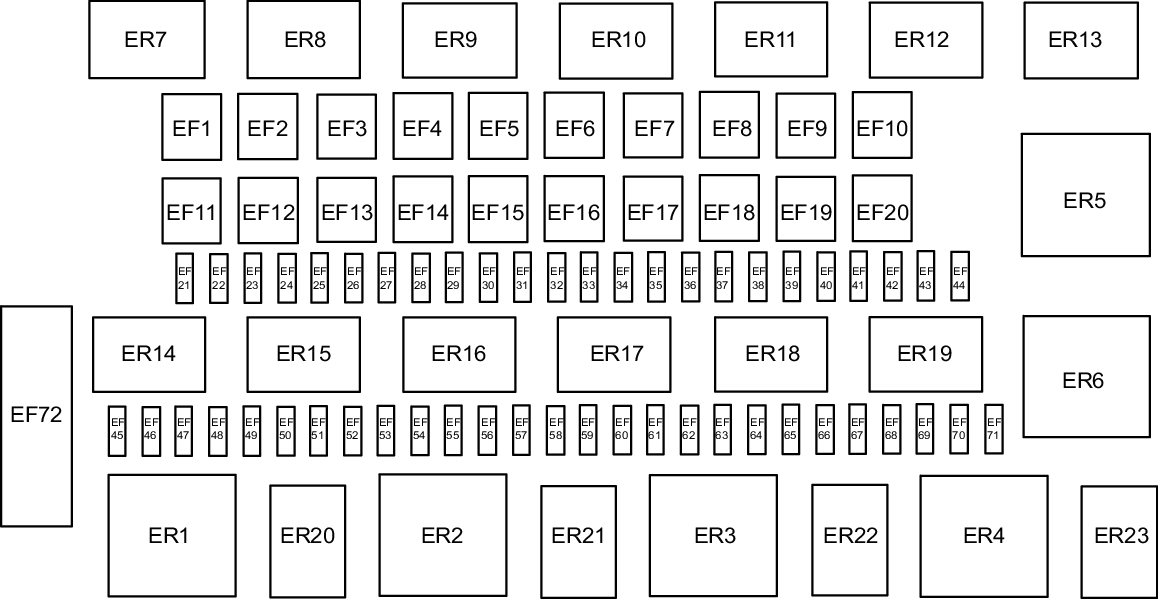

发动机舱保险丝盒保险丝可通过保险丝盒盖背面印刷的标签加以识别。
![](3 紧急故障处理/发动机舱保险丝.png)
代号 | 规格 | 功能 |
---|---|---|
EF1 |
30A |
主继电器 |
EF2 |
50A |
冷却风扇1(适用于汽油发动机车型) |
EF2 |
40A |
HCU尿素喷射控制单元(适用于柴油发动机车型) |
EF3 |
40A |
前鼓风机 |
EF4 |
50A |
ESP电源1 |
EF5 |
50A |
冷却风扇2(适用于汽油发动机车型) |
EF5 |
60A |
电热控制单元(适用于柴油发动机车型) |
EF6 |
40A |
IEC电源2 |
EF7 |
40A |
ACC继电器/PEPS(无钥匙起动系统控制器) |
EF8 |
30A |
启动继电器/IG电源 |
EF9 |
50A |
IEC电源1 |
EF10 |
40A |
洗涤/外部灯1 |
EF11 |
40A |
转向灯/内灯/外部灯2(适用于汽油发动机车型) |
EF11 |
40A |
UEC电源1(适用于柴油发动机车型) |
EF12 |
30A |
右侧电动滑移门 |
EF13 |
40A |
DC DC输入电源2 |
EF14 |
40A |
DC DC输入电源1 |
EF15 |
30A |
左侧电动滑移门 |
EF16 |
30A |
电动尾门 |
EF17 |
40A |
主副驾玻璃升降 |
EF18 |
40A |
右侧电动座椅 |
EF19 |
40A |
左侧电动座椅 |
EF20 |
40A |
ESP电源2(适用于汽油发动机车型) |
EF20 |
30A |
ABS/ESP电源(适用于柴油发动机车型) |
EF21 |
10A |
EMS(发动机控制器) |
EF22 |
15A |
空调压缩机/IBS |
EF23 |
30A |
后窗加热/门锁/后视镜加热 |
EF24 |
15A |
驾驶员门解锁/尾门解锁 |
EF25 |
15A |
网关 |
EF26 |
15A |
水泵(适用于汽油发动机车型) |
EF26 |
30A |
燃油加热(适用于柴油发动机车型) |
EF27 |
25A |
门锁 |
EF28 |
5A |
ADAS(驾驶辅助系统控制器) |
EF29 |
10A |
油箱盖(适用于汽油发动机车型) |
EF30 |
20A |
日间行车灯/喇叭 |
EF31 |
7.5A |
电动折叠后视镜 |
EF32 |
10A |
DC DC电源 |
EF33 |
30A |
右侧移门玻璃升降 |
EF34 |
15A |
前雾灯 |
EF35 |
30A |
左侧移门玻璃升降 |
EF36 |
30A |
近光灯/行李箱灯/大灯调节 |
EF37 |
30A |
后天窗/后顶屏 |
EF38 |
20A |
后雨刮 |
EF39 |
30A |
主副驾座椅加热及腰托 |
EF40 |
30A |
后鼓风机 |
EF41 |
15A |
智能格栅 |
EF42 |
20A |
前雨刮 |
EF43 |
/ |
预留 |
EF44 |
20A |
燃油泵 |
EF45 |
30A |
主驾电动窗 |
EF46 |
30A |
副驾电动窗 |
EF47 |
/ |
预留 |
EF48 |
/ |
预留 |
EF49 |
/ |
预留 |
EF50 |
/ |
预留 |
EF51 |
30A |
外部灯1 |
EF52 |
10A |
前洗涤 |
EF53 |
10A |
后洗涤 |
EF54 |
10A |
主继电器电源1 |
EF55 |
15A |
主继电器电源4 |
EF56 |
15A |
主继电器电源5(适用于汽油发动机车型) |
EF56 |
15A |
水泵(适用于柴油发动机车型) |
EF57 |
10A |
主继电器电源3 |
EF58 |
10A |
主继电器电源2 |
EF59 |
25A |
第二排右侧电动座椅 |
EF60 |
25A |
副驾电动座椅 |
EF61 |
10A |
启动反馈(适用于汽油发动机车型) |
EF62 |
15A |
右侧电动座椅电机 |
EF63 |
15A |
主驾座椅加热及腰托 |
EF64 |
15A |
副驾座椅加热及腰托 |
EF65 |
10A |
大灯调节 |
EF65 |
10A |
尿素泵及尿素液温度传感器(适用于柴油发动机车型) |
EF66 |
30A |
外部灯2 |
EF67 |
20A |
转向灯 |
EF68 |
10A |
内部灯 |
EF69 |
/ |
预留 |
EF70 |
/ |
预留 |
EF71 |
/ |
预留 |
EF72 |
/ |
预留 |
ER1 |
/ |
冷却风扇串联继电器(适用于汽油发动机车型) |
ER2 |
/ |
冷却风扇2低速继电器(适用于汽油发动机车型) |
ER3 |
/ |
冷却风扇1低速继电器(适用于汽油发动机车型) |
ER3 |
/ |
燃油滤清器继电器(适用于柴油发动机车型) |
ER4 |
/ |
冷却风扇1高速继电器(适用于汽油发动机车型) |
ER5 |
/ |
冷却风扇2高速继电器(适用于汽油发动机车型) |
ER6 |
/ |
主副驾玻璃升降继电器 |
ER7 |
/ |
主继电器 |
ER8 |
/ |
启动继电器 |
ER9 |
/ |
空调压缩机继电器 |
ER10 |
/ |
燃油泵继电器 |
ER11 |
/ |
预留 |
ER12 |
/ |
后雨刮继电器 |
ER13 |
/ |
前雾灯继电器 |
ER14 |
/ |
电子水泵继电器(适用于汽油发动机车型) |
ER15 |
/ |
电动后视镜展开继电器 |
ER16 |
/ |
电动后视镜折叠继电器 |
ER17 |
/ |
左侧日间行车灯继电器 |
ER18 |
/ |
右侧日间行车灯继电器 |
ER19 |
/ |
油箱盖继电器(适用于汽油发动机车型) |
ER20 |
/ |
喇叭继电器 |
ER21 |
/ |
左侧移门玻璃继电器 |
ER22 |
/ |
右侧移门玻璃继电器 |
ER23 |
/ |
尿素泵及尿素液温度传感器(适用于柴油发动机车型) |
蓄电池保险丝盒

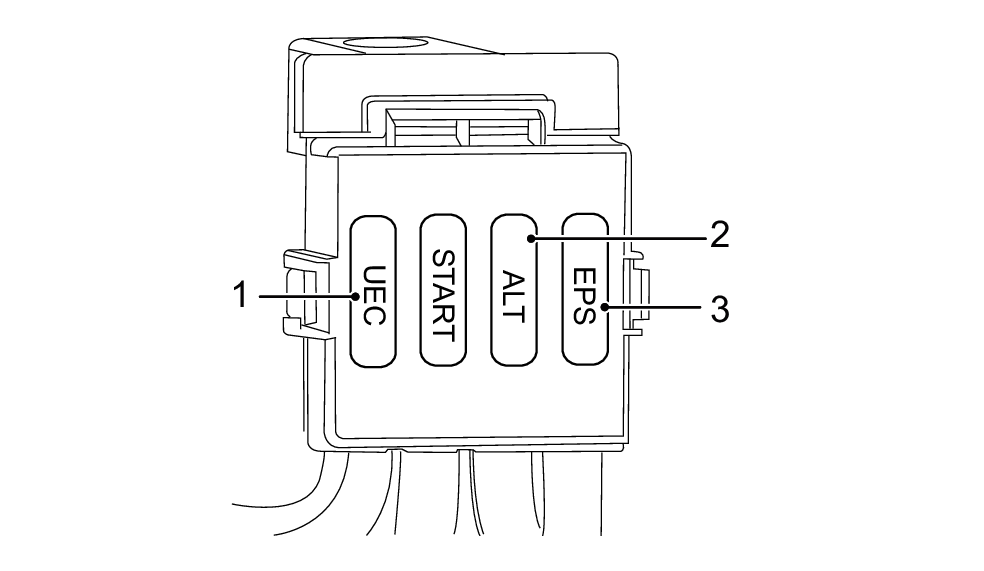

蓄电池保险丝盒位于蓄电池正极接线柱上。
![](../../images/fi00093081.png)
![](3 紧急故障处理/蓄电池保险丝.png)
代号 | 规格 | 功能 |
---|---|---|
1 | 175A | UEC(发动机舱保险丝盒) |
2 | 175A | ALT(发电机) |
3 | 175A | EPS(电动助力转向系统) |
![](3 紧急故障处理/蓄电池保险丝盒(类型二).png)
保险丝 | 规格 | 功能 |
---|---|---|
1 | 175A | UEC(发动机舱保险丝盒) |
2 | 110A | EPS(电动助力转向系统) |
3 | 175A | ALT(发电机) |
4 | 100A | FAN(冷却风扇) |
更换保险丝
警告 |
只能使用同等规格/额定电流的保险丝更换。安装非指定的保险丝会损坏电气系统甚至起火。 试图更换保险丝之前,必须关闭点火开关和所有电气设备。任何对汽车电气系统未授权的更改会对电子管理系统产生严重的副作用并引发火灾。 |
使用保险丝盒中提供的拉出器工具将保险丝往外拉以拆下保险丝。
可以根据保险丝内部导线确定保险丝是否熔断(如箭头所示)。
提醒 |
同一保险丝重复出现故障表示电路有故障,应尽快联系本公司授权服务商检修。 |
![](../../images/fi00084998.png)
注意 |
未授权更改车辆电气系统将使车辆保修失效。 |
