MP5+收音机
使用前注意事项
在使用本产品前,请仔细阅读并充分理解以下信息,同时将此手册内容放在手边以作参考,此内容不适用于带车联网功能车辆。
警告 | 请勿自行安装或维修您的产品。 由未经电子设备和汽车配件方面培训的人员安装或修理本产品可能导致危险发生。 根据国家相关法规,行驶中禁止观看视频和相关操作,为了您及他人的人身安全。驾驶汽车时请勿观看屏幕和做相关的操作。 请注意本章节手册中的所有注意事项,并严格遵守操作说明。 切勿使本产品接触液体,否则可能导致短路或损坏。 本系统的倒车影像功能仅作为您在驾驶车辆时的一个辅助,请注意实际情况。 |
注意 |
|
娱乐系统控制开关
![](1 驾驶之前/娱乐系统按键说明.png)
HOME按键
主界面模式,长按3秒左右关机,长按10秒左右重启。
桌面功能简介与操作
![](1 驾驶之前/MP5-12/1.png)
时间显示
音量显示
蓝牙/USB/wifi连接显示
当前播放显示
点触显示屏最左侧竖条快捷入口Dock栏中的应用中心图标,进入应用中心操作。如下图:
![](1 驾驶之前/MP5-12/2.png)
![](1 驾驶之前/MP5-12/3.png)
音乐模式图标
点触音乐模式图标,进入音乐模式操作。
收音机模式图标
点触收音机模式图标,进入收音机模式操作。
车辆模式图标
点触车辆模式图标,进入车辆模式操作。
通讯模式图标
点触通讯模式图标,进入通讯模式操作。
视频模式图标
点触视频模式图标,进入视频模式操作。
手机互联模式图标
点触手机互联模式图标,进入手机互联模式操作。
图片模式图标
点触图片模式图标,进入图片模式操作。
360环视模式图标(按功能选配)
点触360环视模式图标,进入360环视模式操作。
系统指南模式图标
点触系统指南模式图标,进入系统指南模式操作。
系统设置模式图标
点触系统设置模式图标,进入系统设置模式操作。
![](1 驾驶之前/MP5-12/4.png)
上图从左至右分别为:音乐小卡,收音小卡,车辆健康小卡,车辆异常小卡。
在无播放状态下,显示车况信息;在有播放状态下,显示当前最近一次打开应用状态(USB音乐/蓝牙音乐/收音机)。
收音模式功能简介与操作
点触显示屏最左侧竖条快捷入口Dock栏中的收音机图标,进入收音机界面操作。如下图:
![](1 驾驶之前/MP5-12/5.png)
当前播放电台信息显示

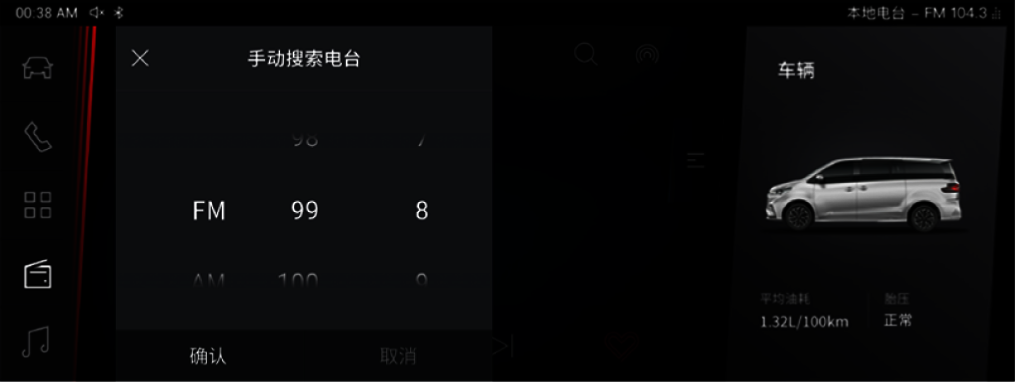

手动搜索键
点触
键,进入手动搜索电台界面,如下图:

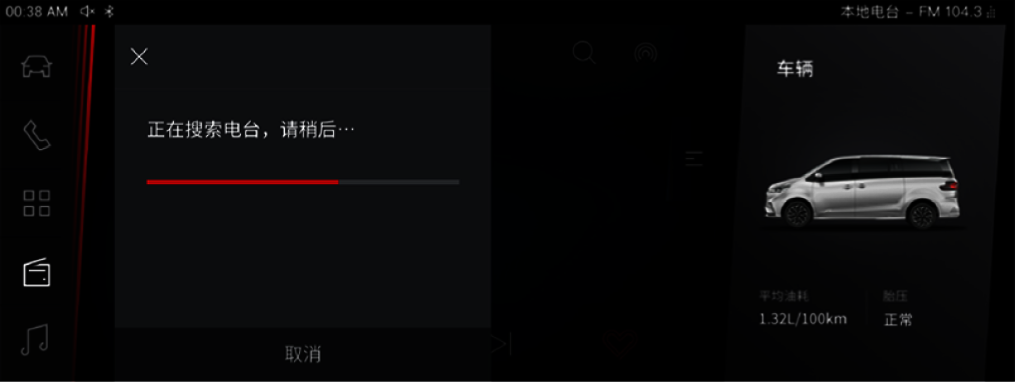

自动搜索键
点触
键,进入自动搜索电台界面,如下图:

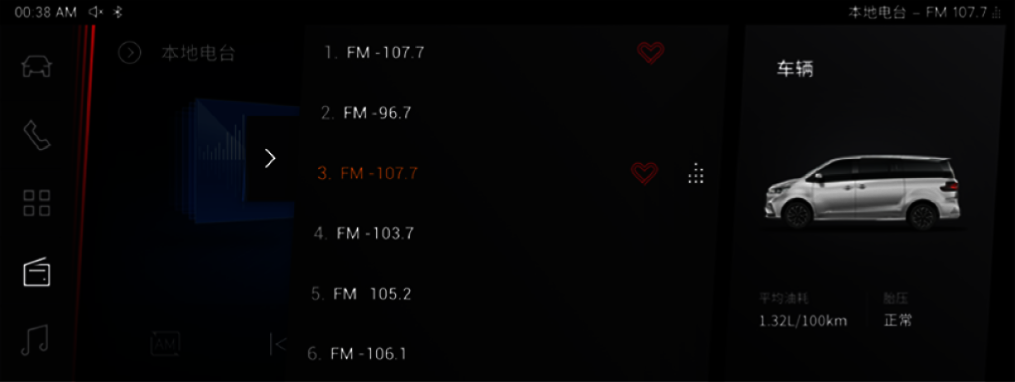

播放列表键
点触
拉出当前播放列表;点触
收起播放列表。如下图:
FM/AM切换键
当播放FM电台时,点触
/AM切换键,进入AM电台播放;当播放AM电台时,点触
/FM切换键,进入FM电台播放。
上一台键
点触
/上一台键,进入上一台播放。
播放/停止键
点触
/播放键,进入电台停止状态;点触
/停止键,进入电台播放状态。
下一台键
点触
/下一台键,进入下一台播放。
电台收藏键
点触
/收藏键,对收音FM/AM当前频点进行收藏,并自动收藏在FM/AM收藏列表里面,最多存储30个电台。点触
/取消收藏键,对收音FM/AM当前频点取消收藏,并自动取消收藏在FM/AM收藏列表里该电台。
隐藏键(电台清单键)

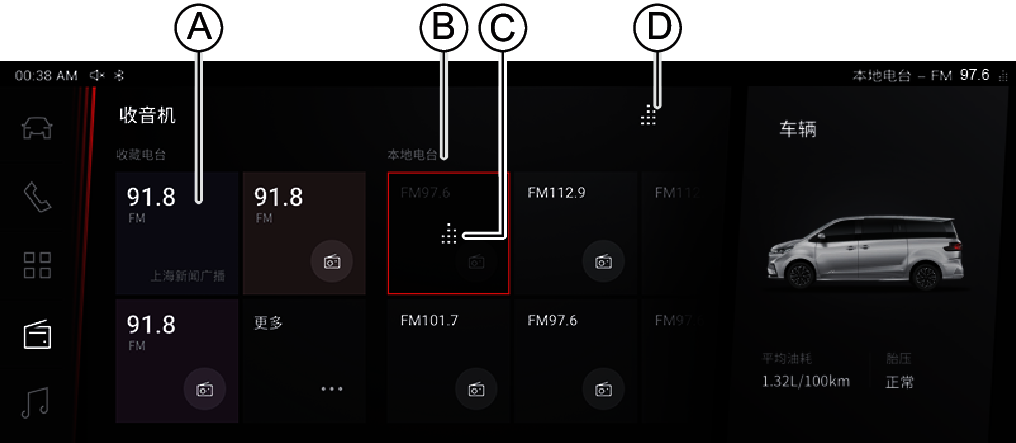

点触隐藏键,进入电台列表界面;如下图:
A.收藏电台列表

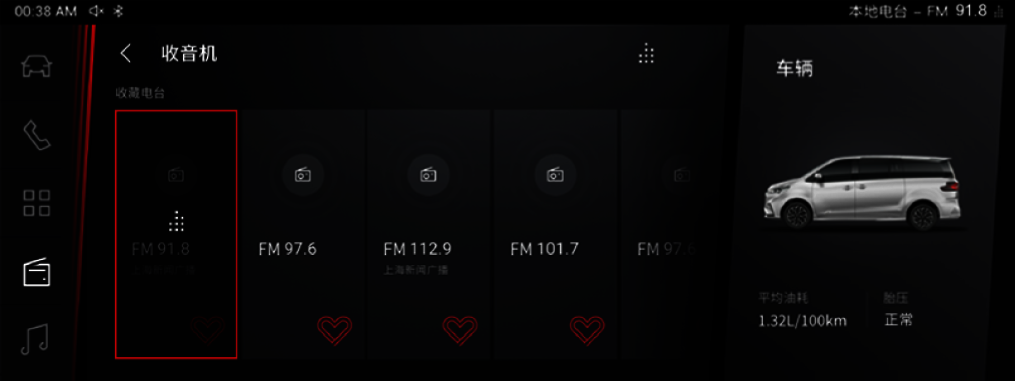

显示已收藏电台列表。若无收藏则显示提示语。若收藏电台超过4个,点触“更多”卡片,进入收藏列表界面。如下图:
B.本地电台列表
显示本地电台列表。
C.正在播放电台
D.播放界面快捷入口
点触
进入电台播放界面。
音乐模式功能简介与操作
点触显示屏最左侧竖条快捷入口Dock栏中的音乐图标,进入音乐界面操作。如下图:
![](1 驾驶之前/MP5-12/11.png)
![](1 驾驶之前/MP5-12/12.png)
当前播放音乐信息显示

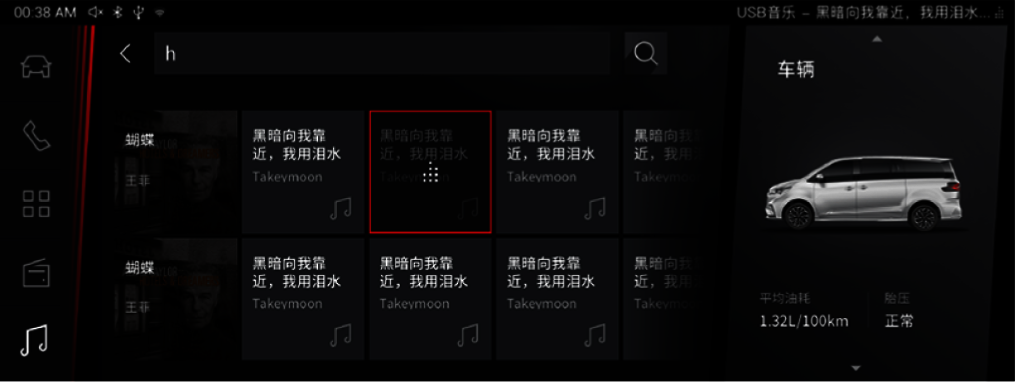

歌曲搜索键
点触
键,进入歌曲搜索界面,如下图:

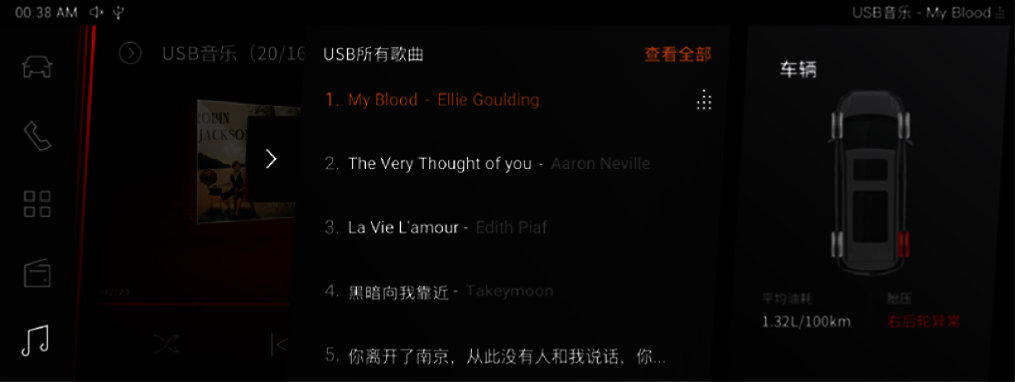

播放列表键
点触
拉出当前播放列表;点触
收起播放列表。如下图:
进度条
点触拖动进度条,选择歌曲播放进度。
歌曲循环模式切换键
点触
/
/
随机/全部/单曲切换键,对歌曲播放循环模式进行切换。
上一曲键
点触
/上一曲键,进入上一曲播放。
播放/暂停键
点触
/播放键,进入歌曲播放状态;点触
/暂停键,进入歌曲暂停状态。
下一曲键
点触
/下一曲键,进入下一曲播放。
隐藏键

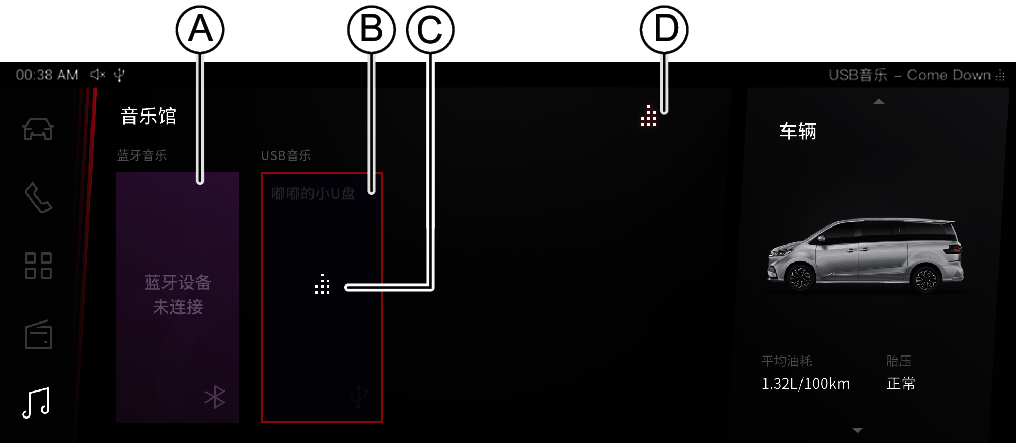

点触隐藏键,进入音乐馆界面;如下图:
A.蓝牙音乐
点触切换至蓝牙音乐播放。
B.USB音乐
点触切换至USB音乐播放。
C.正在播放音乐源
D.播放界面快捷入口
点触
进入音乐播放界面。
![](1 驾驶之前/MP5-12/16.png)
当前播放音乐信息显示
上一曲键
点触
/上一曲键,进入上一曲播放。
播放/暂停键
点触
/播放键,进入歌曲播放状态;点触
/暂停键,进入歌曲暂停状态。
下一曲键
点触
/下一曲键,进入下一曲播放。
隐藏键
点触隐藏键,进入音乐馆界面;同USB音乐。
图片模式功能简介与操作
请在插入U盘后使用此功能。
![](1 驾驶之前/MP5-12/17.png)
![](1 驾驶之前/MP5-12/18.png)
USB图片总数显示
USB图片文件夹
当前图片缩略图
当前图片信息
当前播放USB图片信息显示
上一张键
点触
/上一张键,进入上一张播放。
播放/暂停键
暂停状态,点触
/播放键,进入播放状态;播放状态,点触
/暂停键,进入暂停状态。
下一张键
点触
/下一张键,进入下一张播放。
旋转键
点触
/旋转键,图片顺时针旋转90度。
视频模式功能简介与操作
请在插入U盘后使用此功能。
![](1 驾驶之前/MP5-12/19.png)
![](1 驾驶之前/MP5-12/20.png)
USB视频总数显示
USB视频文件夹
当前视频信息
正在播放USB视频信息显示
进度条
点触拖动进度条,选择视频播放进度。
上一部键
点触
/上一部键,进入上一部播放。
播放/暂停键
暂停状态,点触
/播放键,进入播放状态;播放状态,点触
/暂停键,进入暂停状态。
下一部键
点触
/下一部键,进入下一部播放。
快进/快退
快进/快退时间进度显示。
通讯功能简介与操作
请在蓝牙连接后使用此功能。
![](1 驾驶之前/MP5-12/21.png)
通话记录

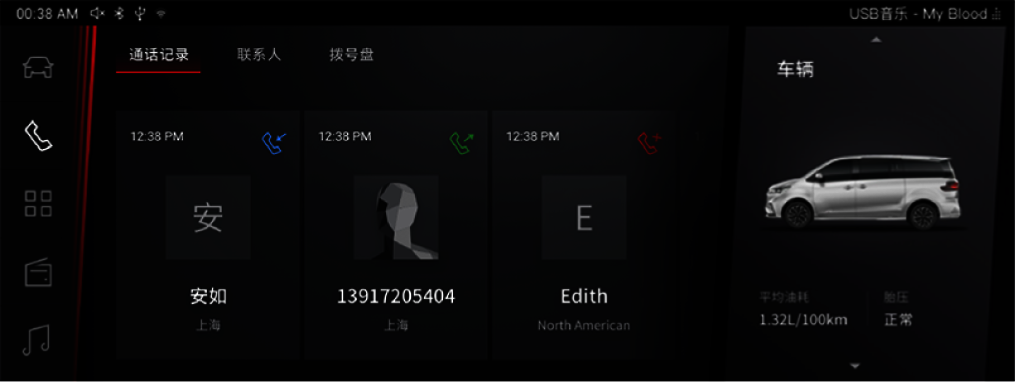

点触选择通话记录,进入通话记录界面。如下图:
联系人

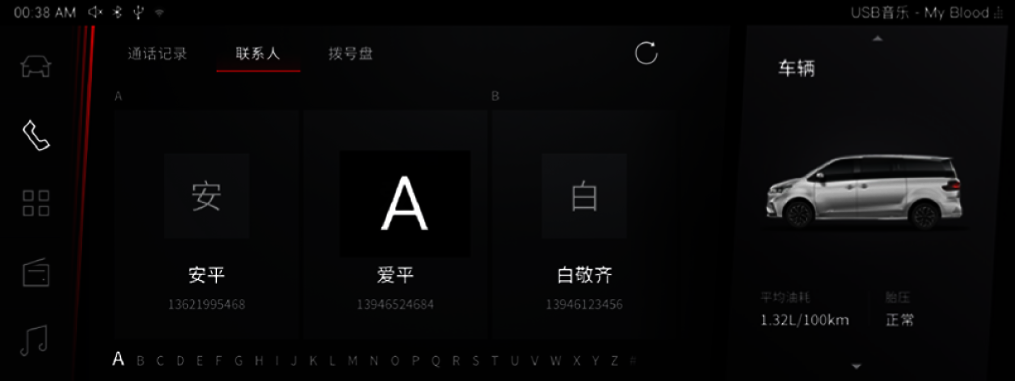

点触选择联系人,进入联系人界面。联系人界面是通过姓名的首字母排序的,可以左右拖动来查找联系人;如下图:
拨号盘
点触选择拨号盘,进入拨号盘界面。
常用联系人/匹配结果

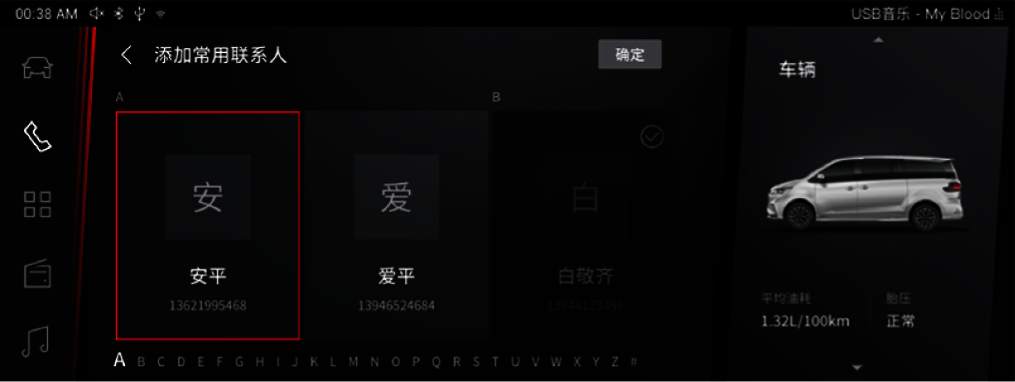

当拨号盘未输入号码时,显示常用联系人;点触“+”,选择添加常用联系人(最多可添加4个常用联系人);长按已添加联系人卡片,删除该常用联系人;

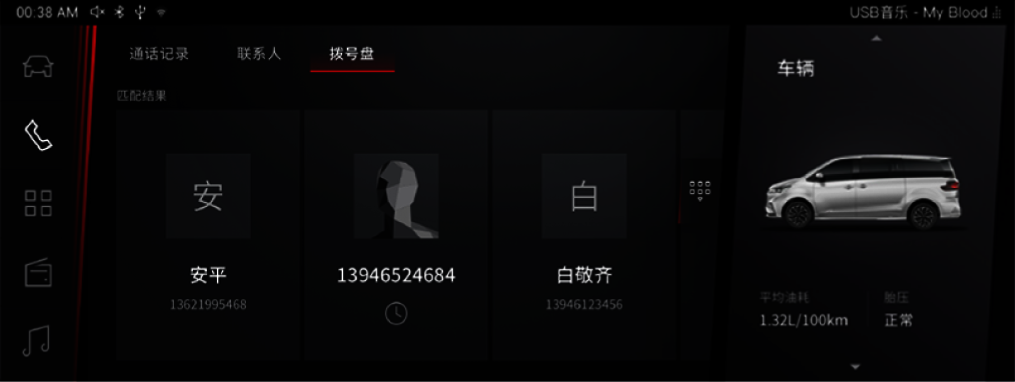

当拨号盘输入号码时,则显示当前号码匹配结果;如果没有下载电话薄则不会显示出相关号码。如下图:
拨号键

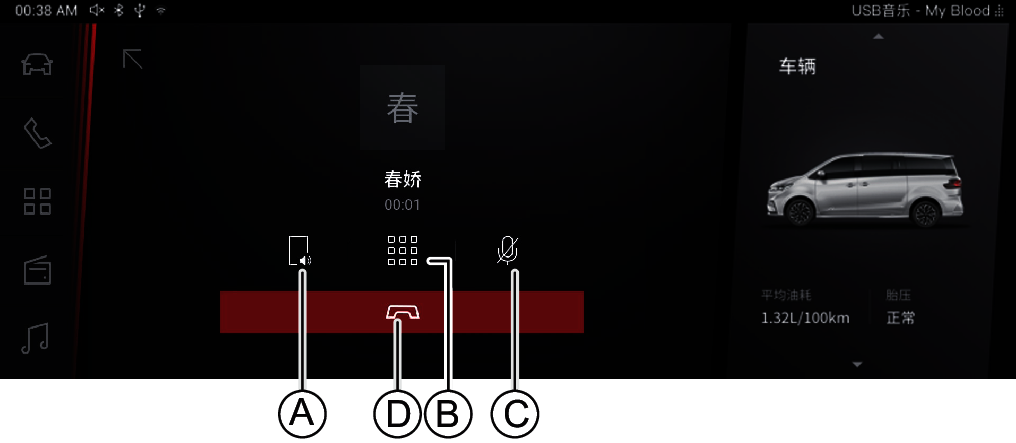

输入号码后,点触拨号键,弹出通话框,如下图:
A.密话/免提键
点触
/
/密话/免提键,具有免提和手机进行通话切换的功能。
B.拨号键盘

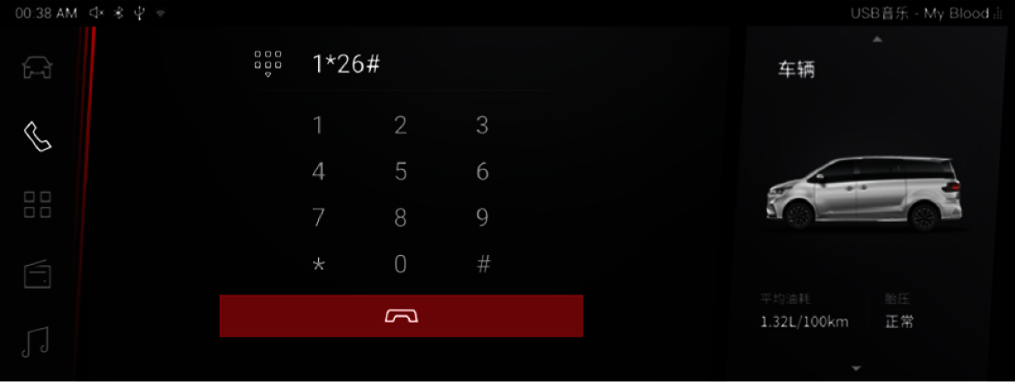

点触
,打开拨号键盘界面;点触
,收起拨号键盘界面。如下图:
C.静音键/非静音键
点触
/
/静音/非静音键,在开启声音-关闭声音-开启声音之间切换。
D.挂断键
点触挂断键,挂断当前通话。
系统设置功能简介与操作
点触主界面系统设置图标,进入手系统设置界面。如下图:
![](1 驾驶之前/MP5-12/28.png)
![](1 驾驶之前/MP5-12/29.png)
系统设置快捷开关
系统设置快捷开关分别为wifi开关、蓝牙开关、息屏。点触相应快捷键,进行快捷操作。
蓝牙设置键
点触蓝牙设置键,进入蓝牙设置界面。
wifi设置键
点触wifi设置键,进入wifi设置界面。
声音设置键
点触声音设置键,进入声音设置界面。
通用设置键
点触通用设置键,进入通用设置界面。
行车安全设置键
点触行车安全设置键,进入行车安全设置界面。
系统设置键
点触系统设置键,进入系统设置界面。
还原设置键
点触还原设置键,进入还原设置界面。
车辆设置功能简介与操作
在整车处于启动状态,才可以使用车辆功能。
![](1 驾驶之前/MP5-12/30.png)
车辆设置快捷开关
车辆设置快捷开关分别为超速报警、前向碰撞辅助、车道保持、前泊车PDC、疲劳提醒。点触相应快捷键,进行快捷操作。
辅助驾驶相关设置
点触相关设置,对超速报警、360°全景泊车(按功能选配)、前向碰撞辅助、车道保持、限速标识识别、前泊车PDC、盲区检测、疲劳提醒进行相关设置。
![](1 驾驶之前/MP5-12/31.png)
![](1 驾驶之前/MP5-12/32.png)
伴我回家
点触开启/关闭伴我回家。在开启伴我回家状态下,点触选择设置保持亮灯时间:30秒、60秒、90秒。
寻车
点触设定寻车反馈模式(闪灯+鸣笛、闪灯)。
车锁
点触开启/关闭行车自动落锁;
点触开启/关闭熄火自动解锁;
点点触设定车辆上锁反馈模式(闪灯、鸣笛、闪灯+鸣笛);
点触设定钥匙解锁(所有车门、驾驶员侧);
点触设定无钥匙自动解锁(所有车门、驾驶员侧)。
后视镜
点触开启/关闭后视镜自动折叠/展开。
氛围灯

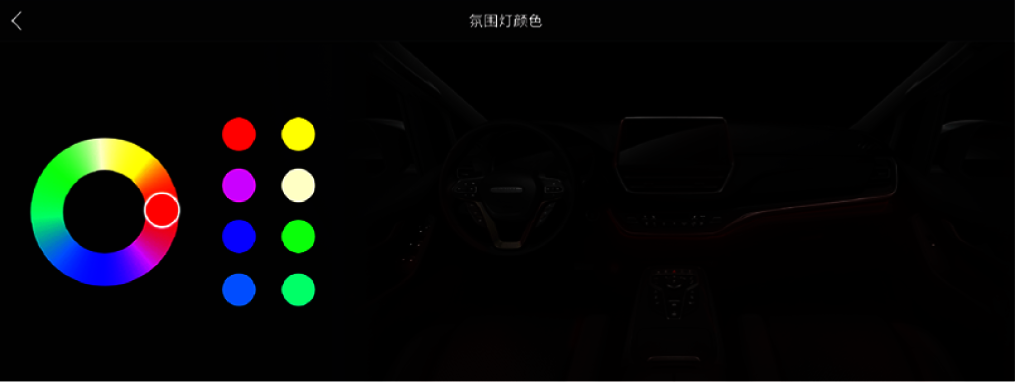

点触开启/关闭氛围灯。在开启氛围灯状态下,点触/拖动调节亮度;在开启氛围灯状态下,点触进入颜色调节界面操作;如下界面:
轮胎压力检测系统(TMPS)。
![](1 驾驶之前/MP5-12/34.png)
手机互联功能简介与操作
通过手机USB线将手机与车机互联,点触主界面手机互联图标,进入手机互联界面。如下图:
![](1 驾驶之前/MP5-12/35.png)
安卓互联
点触安卓互联,进入安卓互联界面(需在连接蓝牙时,才能输出声音)。手机互联连接成功后,可使用其功能。
提醒
请确认手机蓝牙和车机蓝牙有效连接,否则声音无法通过车机发出;请确认手机连接线是原装的线束,非正规连接线无法保证有效连接。每当更新版本的时候,手机端会有相关提示,用户可以根据自己的需求选择是否升级,如果选择升级,升级后画面可能会和指南中画面不一致,这是正常现象。
空调功能简介与操作
![](1 驾驶之前/MP5-12/36.png)
开关键
点触开关键,开关空调电源。
AUTO键
点触AUTO键,开启/关闭AUTO模式。
A/C键
点触A/C键,开启关闭A/C模式。
温度显示
吹风方式显示
点触硬按键,调节吹风模式。
循环模式显示
点触硬按键,调节循环模式。
风力显示
点触硬按键,调节风力大小。
360环视功能简介与操作
![](1 驾驶之前/MP5-12/38.png)
前/后/左/右摄像头
当前摄像头影像显示区
全景显示区
提示框
倒车速度超过15公里/小时时会提示“车速过快,请注意安全”倒车后视只是辅助功能,您在使用的时候,需要根据实际情况做判断,当您切换至倒车挡的时候,会提示“检查周围情况,确保安全”且整机声音会被压低。
U盘支持容量、格式及品牌
本机如同一台家用电脑,支持正版完好的U盘(金士顿、东芝、联想、惠普、威刚、闪迪、台电科技等),支持最大的容量为32G。不支持盗版、劣质或损坏的U盘,盗版、劣质或损坏的U盘在整机上工作可能会出现播放卡顿,提示U盘不支持,提示音视频不支持,甚至出现系统死机等现象;由于使用盗版、劣质或损坏的U盘导致的以上不良现象,制造商不提供任何支持。
音频格式:MP3、AAC、WMA、WAV、FLAC、AMR\AWB。
视频格式:MP4、3GP、WMV、MKV、ACC、ASF、MPG、内置硬件解码单元,支持1080P高清全格式解码(部分格式只支持720P或更低), 最大支持码流50Mbit/Sec(部分格式只支持20Mbit/Sec或更低),不支持分辨率高于1080P或码流高于50Mbit/Sec的视频文件播放(超过以上限制时,本机可能会出现视频卡顿、马赛克、跳过播放、退出播放等现象,这些现象和家庭计算机一样属于正常现象)。
图片格式:JPG、BMP、JPEG、PNG、GIF,不支持大小10M以上的图片,否则可能导致播放卡顿等现象。
U盘内的根目录的文件和文件夹总个数不超过999个,否则会影响整机系统扫描读取的U盘文件的速度和加载效果,甚至可能导致整机死机的情况。
常见故障排除
现象 | 可能的原因 | 解决方法 |
---|---|---|
显示屏过暗 | 亮度设置不当 | 进入屏幕设置,调节屏幕亮度 |
汽车前方大灯常开 | 关闭汽车大灯 | |
不开机 | 电器电源或汽车保险丝熔断 | 请本公司授权服务商更换正确型号的保险丝 |
无声音输出 | 整机静音 | 短按方向盘上静音按键或短按顶条静音图标 |
播放视频时,返回了目录、主页,或进入了设置界面 | 此时视频处于暂停状态,进入视频界面继续播放 | |
蓝牙音乐模式无声音 | 切换到了蓝牙音乐但未播放 | 从手机播放蓝牙音乐或者在蓝牙音乐短按播放键 |
音量小 | 声音调节较小 | 操作音量调节+按键调节音量 |
声道平衡位置处偏离中心位置较远 | 进入设置,将声道平衡调节到中间位置 | |
收音机搜索不到有效电台 | 收音机天线未插好 | 正确连接天线 |
插入U盘无法进入USB模式 | U盘质量差 | 确保U盘是正版U盘,质量有保证 |
U盘内不含任何音频、视频或图片资源 | 检查U盘是否有可用媒体内容 | |
插入U盘响应慢 | U盘质量差 | 确保U盘是正版U盘,质量有保证 |
U盘大于32G限制 | 请使用32G以内的U盘 | |
U盘文件夹层级太多,文件夹个数太多 | 清理U盘,保证U盘层级目录清晰 | |
U盘内有大容量文件 | 清理U盘,移除大容量的非媒体类文件 | |
音频、视频文件提示不支持、卡顿、马赛克、不播放等现象 | 音视频文件损坏 | 确保此音视频在家用电脑播放可正常播放 |
视频分辨率超过1920*1080,码流超过50M/S | 保证播放的文件在规定范围内 | |
非视频类DAT格式文件 | DAT文件比较特殊,分为视频格式和数据格式,数据格式的DAT文件不支持 |
|
