空调、暖风和通风

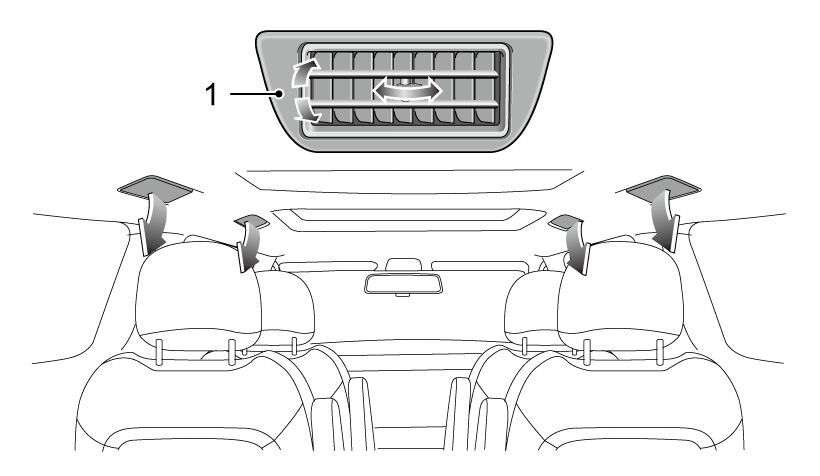

上、下、左、右拨动格栅中央的拨板（1）可以改变出风的方向。

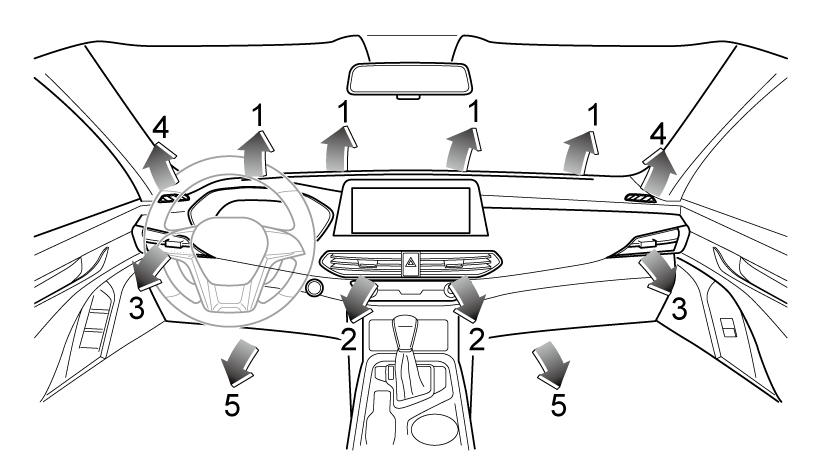

上、下、左、右拨动格栅中央的拨板可以改变出风的方向。

自动空调控制模式按键。

按AUTO按键进入全AUTO状态，各控制均进入自动工作状态，AUTO指示灯点亮，全AUTO状态下，再按AUTO键无效。

AUTO状态下操作MODE、风量、A/C按键，面板退出全AUTO状态，AUTO指示灯熄灭，相关功能进入手动控制状态，其余未被操作的功能保持自动控制。

AUTO状态下操作温度选择旋钮，面板依然为全AUTO状态，AUTO指示灯不熄灭。

AUTO状态下操作内外循环按键，相关功能进入手动控制状态，AUTO指示灯不熄灭，其余未被操作的功能保持自动控制。

AUTO状态下操作前除霜按键，空调进入前除霜状态，AUTO指示灯熄灭。

调节出风模式。

开机状态下，按下MODE按键，空调依次切换对面部出风模式、对面部和脚部出风模式、对脚部出风模式、对脚部出风和除霜模式，娱乐大屏显示对应出风模式信息。

关机状态下，操作MODE按键无效，重新开机后，模式状态为关机前记忆的非除霜模式。

AUTO状态下，可操作MODE按键进行模式切换，但模式控制会退出AUTO状态，变为手动控制，同时AUTO指示灯熄灭，其他功能维持AUTO状态。

前空调风量选择按键有2个，分别为风量增加按键和风量减小按键，共有八档风量，风量指示在娱乐大屏上显示。

每按一下风量增大按键，空调风量增大一档；每按一下风量减小按键，风量减小一档。

长按风量增大按键超过1秒时，风量缓慢增大至最高档；长按风量减小按键超过1秒时，风量缓慢减小至最低档。

在关机状态下，按下风量增大或减小按键，系统进入开机状态，风档指示灯直接显示关机前档位信息，风量从一档缓慢上升至关机前风量大小，其他功能维持关机前的非除霜状态。

面板在工作状态时按下OFF按键，空调面板进入关机状态，A/C输出关闭，风量为0档，模式电机、冷暖电机、内外循环电机运转到目标位置后停止。

关机状态下，操作AUTO模式按键、前除霜按键、A/C按键、风量调节按键均可进入开机状态。

车辆熄火时，空调控制面板记忆熄火前电源状态，当车辆重新上电后，空调控制面板恢复至熄火前的非除霜状态。

关机状态下，面板的内外循环指示灯、后除霜指示灯指示其当前状态，其他指示灯均熄灭。

SYNC按键为切换前排空调左右双区间同步或异步的按键。

指示灯点亮表示单区间模式，指示灯熄灭表示双区间模式。

SYNC指示灯点亮时，用户可以操作驾驶员侧设定温度旋钮调整副驾驶侧区域温度，使驾驶员侧和副驾驶员侧的设定温度同步变化。

SYNC指示灯熄灭时，用户可以调整驾驶员侧或副驾驶员侧设定温度而不相互影响。

调节驾驶员侧或副驾驶员侧空调设定温度。

温度选择旋钮可360 º旋转调节，逆时针旋转时，设定温度降低；顺时针旋转时，设定温度上升。设定温度范围为：LO，18℃—32℃，HI，旋转1格调节1℃设定温度，对应设定温度在娱乐大屏上显示。在LO时为最大制冷状态，在HI时为最大制热状态。

第一次上电温度(出厂配置)为中间档，对应液晶显示为25度。

熄火时记忆温度值。

控制压缩机的开和关。

无论关机还是开机状态下，按一下A/C按键，对应指示灯点亮，娱乐大屏显示A/C开启信息，压缩机开启（车辆已启动）；再按一下A/C按键，A/C按键指示灯熄灭，压缩机关闭。

AUTO状态下，A/C自动控制，操作A/C按键，A/C退出AUTO状态变为手动控制，AUTO指示灯熄灭，其他功能维持AUTO状态不变。

调节出风模式为前除霜。

无论是关机还是开机状态下，按下前除霜按键时，对应指示灯点亮，娱乐大屏显示最大除霜状态。系统自动控制风档缓慢上升至最6档，外循环进风，AC开启，鼓风机出风模式为最大除霜状态。但此时，内外循环模式，风量，A/C均可以调节。

前除霜状态下，再按一次前除霜按键或者MODE按键，关闭前除霜功能，前除霜指示灯熄灭，系统返回到前除霜之前的状态。如果之前状态为关机状态，则返回关机之前的非前除霜状态。

开启后除霜状态。

后除霜只有在点火开关打到ON档时才可启动。

无论开机还是关机状态下，操作后除霜按键，均不改变空调的其它状态，同时后除霜切换一次（车辆已启动），对应指示灯以及娱乐大屏的后除霜信息切换一次。

对于配备有加热型外后视镜的车辆，加热型外后视镜功能会在按下后除霜按键时开启，以帮助清除后视镜表面上的雾气或凝霜。

内外循环根据按键进行切换，内循环指示灯亮，表示处于内循环，指示灯灭表示处于外循环。

当模式处于除霜状态时，强制切换到外循环，此时可手动切换回内循环。

当点火开关位于ON档位置时，REAR按键可以进行调节。按下该按键，指示灯点亮，表示前空调面板可以控制后空调，此时调节前空调面板的模式、风量、温度（左或右）、AUTO、OFF等按键，调节的是后空调的相关信息，此时若有后排乘客调节后空调控制面板，则执行100毫秒内最先收到的信号；再次按下REAR按键，指示灯熄灭，表示前空调控制面板恢复对前空调的控制，此时后空调只能通过后空调控制面板进行调节。

若REAR指示灯在点亮状态下，乘客停止调节前空调面板8秒后，指示灯自动熄灭，恢复前空调控制面板对前空调的控制。

调节空调设定温度。

温度选择旋钮可15个档位旋转调节，逆时针旋转时，设定温度逐渐降低；顺时针旋转时，设定温度逐渐上升。

调节出风模式为对面部出风。

在开机状态下，按一下对面部出风模式按键，对应指示灯点亮，并进入对面部出风模式，在该模式下再按对面部出风模式按键无效，再按其他模式按键时，切换到其他模式。

调节出风模式为对面部和脚部出风。

在开机状态下，按一下对面部和脚部出风模式按键，对应指示灯点亮，并进入对面部和脚部出风模式，在该模式下再按对面部和脚部出风模式按键无效，再按其他模式按键时，切换到其他模式。

调节出风模式为对脚部出风。

在开机状态下，按一下对脚部出风模式按键，对应指示灯点亮，并进入对脚部出风模式，在该模式下再按对脚部出风模式按键无效，再按其他模式按键时，切换到其他模式。

调节出风模式为对脚部出风和除霜。

在开机状态下，按一下对脚部出风和除霜模式按键，对应指示灯点亮，并进入对脚部出风和除霜模式，在该模式下再按对脚部出风和除霜模式按键无效，再按其他模式按键时，切换到其他模式。

调节鼓风机风量大小。

风量共分为八档。每向右旋转一格，空调风量增大一档；每向左旋转一格，风量减小一档。当风量调整到八档时，旋钮到达最右端，无法再向右端旋转；当风量调整为零档时，旋钮到达最左端，无法再向左端旋转。

控制压缩机的开和关。

在鼓风机开启状态下，按一下A/C按键，对应指示灯点亮，压缩机开启（发动机已启动）；再按一下A/C按键，A/C指示灯熄灭，压缩机关闭。

调节出风模式为前除霜。

在鼓风机开启状态下，按下前除霜按键，对应指示灯点亮，风量维持当前档位、外循环进风、AC开启、出风模式为除霜。此时内外循环模式、风量、A/C均可调节。

前除霜状态下，再按一次前除霜按键或者其他模式按键，关闭前除霜功能，前除霜指示灯熄灭，系统返回到前除霜之前的状态。

开启后除霜状态。

后除霜只有在点火开关打到ON档时才可启动。

无论开机还是关机状态下，操作后除霜按键，均不改变空调的其它状态，同时后除霜状态切换一次（车辆已启动），对应指示灯切换一次。

对于配备有加热型外后视镜的车辆，加热型外后视镜功能会在按下后除霜按键时开启，以帮助清除后视镜表面上的雾气或凝霜。

内外循环根据按键进行切换，内循环指示灯亮，表示处于内循环，指示灯灭表示处于外循环。

当模式处于除霜状态时，强制切换到外循环，此时可手动切换回内循环。

上电默认记忆熄火前状态。

当点火开关位于ON档位置时，REAR按键可以进行调节。REAR按键指示灯点亮，表示后空调处于工作状态，此时按下RAER按键，指示灯熄灭，关闭后空调；REAR按键指示灯熄灭，表示后空调处于关闭状态，此时按下RAER按键，指示灯点亮，开启后空调。

后空调温度选择按键有2个，分为温度增加按键和温度减少按键，共有八档温度。

在OFF状态下冷暖按键无效，其他状态下按冷暖按键可调节温度，但不改变控制器的其他状态。

温度加按键按一次，设定温度调高1档，长按1秒后连续变化。

温度减按键按一次，设定温度调低1档，长按1秒后连续变化。

调节风量大小，每个按键有六个档位。

每按一下风量增大按键，空调风量增大一档；每按一下风量减小按键，风量减小一档。

长按风量增大按键超过1秒时，风量按每0.5秒变化一档的方式持续增大到6档。

长按风量减小按键超过1秒时，风量按每0.5秒变化一档的方式持续减小到1档。

在OFF状态下按下风量按键，控制器退出OFF状态回到OFF前的状态，风挡记忆OFF前的大小 。

在关机状态下，按下风量增大或减小按键，控制器进入开机状态，风量输出需从1档缓慢上升到关机前记忆风量大小，其他功能维持关机前的状态。

第二排左侧座椅和右侧座椅加热按钮，分别对两侧座椅进行辅助加热。

按下第二排左侧座椅或右侧座椅加热按键后，相对应的座椅加热功能开启（车辆启动），同时对应指示灯点亮，按键每按一次减小一档，档位由按键上的指示灯表示。

按下OFF按键不影响座椅加热工作状态。

第二排座椅加热只有在发动机启动时才能工作，每次熄火后再重新点火，座椅加热默认处于关闭状态。

切换风门出风状态，按MODE按键依次切换至对面部出风模式、对面部和脚部出风模式、对脚部出风模式的风门出风状态。

按下AUTO后，空调进入AUTO控制模式，LCD中AUTO图标打开。

在AUTO状态下，按模式、风量中的任一按键，对应该功能退出自动，其他功能保持不变，LCD中AUTO图标熄灭。

开关机作用， OFF状态下，再按模式按键,冷暖按键不响应。

OFF按键按下，切换到OFF状态，LCD输出关闭，风挡为0档，模式电机，冷暖电机，转到OFF前设定的位置后停止。

关机状态下，操作风量按键或AUTO按键，可进入开机状态，风量、模式、AUTO、设定温度均恢复至关机前状态。
