更换保险丝
本车辆的保险丝分别位于驾驶舱保险丝盒、前舱保险丝盒和蓄电池保险丝盒中。
|
注意 |
车辆上的任何电气零部件溅到液体都会损坏，请务必将任何电气零部件上的盖子盖好。保险丝规格列表上的内容根据车型配置、技术状态会不断进行更改，请以您的车辆实际状态为准。 |
驾驶舱保险丝盒
驾驶舱保险丝盒位于方向盘左下侧。只需拆下驾驶舱保险丝盒的盖子，就能接触到保险丝。
驾驶舱保险丝盒内的保险丝可通过保险丝盒盖背面印刷的标签加以识别。
| 代号 | 规格 | 功能 |
|---|---|---|
|
JF1 |
60A |
预留 |
|
JF2 |
40A |
预留 |
|
JF3 |
30A |
预留 |
|
FS1 |
10A |
空调控制面板/驻车加热开关 |
|
FS2 |
10A |
车道偏离辅助/行车记录仪/胎压模块/倒车影像/ETC电子收费/房车大屏/人脸识别/前视摄像 |
|
FS3 |
7.5A |
手机APP/房车网中网 |
|
FS4 |
5A |
雨量阳光传感器/光亮传感器 |
|
FS5 |
5A |
预留 |
|
FS6 |
10A |
变速器操纵杆 |
|
FS7 |
5A |
点火开关/防盗线圈 |
|
FS8 |
5A |
灭火器开关 |
|
FS9 |
10A |
后加热鼓风机反馈 |
|
FS10 |
10A |
后鼓风机反馈 |
|
FS11 |
25A |
方向盘加热KL15电源 |
|
FS12 |
15A |
无钥匙进出系统 |
|
FS13 |
5A |
车道偏离辅助/胎压模块/行驶记录仪/ETC电子收费/限高预警/驾驶员疲劳监视/前视摄像KL15电 |
|
FS14 |
5A |
发动机控制单元 KL15电 |
|
FS15 |
5A |
电动助力转向 KL15电 |
|
FS16 |
10A |
安全气囊控制单元 KL15电 |
|
FS17 |
10A |
仪表/网关/无钥匙进出系统/加热器继电器控制/电子手刹/怀挡 KL15电源 |
|
FS18 |
5A |
ABS/ESP/转角传感器 KL15电源 |
|
FS19 |
10A |
AT变速箱/AMT变速箱/变速器操纵杆 KL15电源 |
|
FS20 |
10A |
前后空调控制面板/大灯水平调节开关/中控开关/直流稳压器/变道辅助/倒车雷达/座椅加热/前毫米波雷达/空气悬架/电子手刹/拖车/车身控制模块 KL15电源 |
|
FS21 |
10A |
鼓风机反馈信号 |
|
FS22 |
10A |
后视镜加热 |
|
FS23 |
10A |
诊断接口/破窗器 |
|
FS24 |
10A |
后视镜控制/收音机/ 行驶记录仪/前鼓风/后鼓风/无钥匙启动进入/紧急呼叫/娱乐主机/USB/拖车 ACC电源 |
|
FS25 |
15A |
点烟器ACC电源 |
|
FS26 |
10A |
网关/车身控制模块/变速箱控制单元/发动机控制系统/全景影像 ACC电源 |
|
FS27 |
/ |
预留 |
|
FS28 |
/ |
预留 |
|
FS29 |
/ |
预留 |
|
FS30 |
/ |
预留 |
|
FS31 |
/ |
预留 |
|
FS32 |
/ |
预留 |
|
FS33 |
/ |
预留 |
|
FS34 |
/ |
预留 |
|
ER1 |
/ |
后鼓风机继电器/E-CALL静音继电器/空调面板继电器(房车) |
|
ER2 |
/ |
IG1继电器 |
|
ER3 |
/ |
ACC继电器 |
|
ER4 |
/ |
后除霜继电器 |
|
ER5 |
/ |
PTC1电加热继电器 |
|
ER6 |
/ |
PTC2电加热继电器 |
|
ER7 |
/ |
PTC3电加热继电器 |

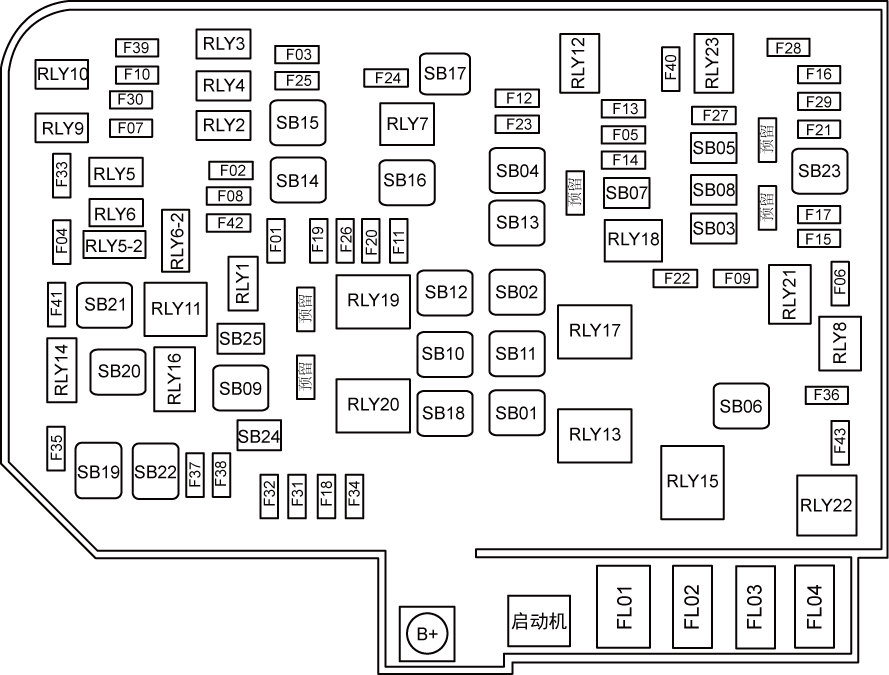

前舱保险丝盒
前舱保险丝盒位于发动机舱盖底部舱壁右侧（当从汽车前部观察时）。
只需拆下前舱保险丝盒的盖子，就能接触到保险丝。前舱保险丝盒保险丝可通过保险丝盒盖背面印刷的标签加以识别。
| 代号 | 规格 | 功能 |
|
FLY01 |
250A |
发电机 |
|
FLY02 |
100A |
电动助力转向 |
|
FLY03 |
80A |
PWM电子风扇保险1 |
|
FLY04 |
80A |
PWM电子风扇保险2 |
|
SB01 |
50A |
冷却风扇1 |
|
SB02 |
40A |
冷却风扇2 |
|
SB03 |
30A |
除雾 |
|
SB04 |
40A |
仪表/车联网/大屏/DCDC直流稳压器 |
|
SB05 |
30A |
IGN电源 |
|
SB06 |
40A |
ACC电源 |
|
SB07 |
30A |
前雨刮 |
|
SB08 |
30A |
电动踏板 |
|
SB09 |
40A |
后鼓风机 |
|
SB10 |
40A |
HCU |
|
SB11 |
40A |
ABS/ESP泵 |
|
SB12 |
40A |
前鼓风机 |
|
SB13 |
60A |
预热塞 |
|
SB14 |
30A |
变速控制单元/直流稳压总成 |
|
SB15 |
30A |
中控锁/内部灯 |
|
SB16 |
30A |
外部灯 |
|
SB17 |
30A |
起动机 |
|
SB18 |
40A |
后暖鼓风机 |
|
SB19 |
50A |
空气悬架 |
|
SB20 |
40A |
电子驻车 |
|
SB21 |
30A |
预留 |
|
SB22 |
40A |
ESC车身稳定控制系统阀电源 |
|
SB23 |
30A |
补胎接口 |
|
SB24 |
15A |
座椅加热 |
|
SB25 |
30A |
空气悬架 |
|
F01 |
10A |
空调压缩机 |
|
F02 |
15A |
喇叭 |
|
F03 |
15A |
前雾灯 |
|
F04 |
10A |
日间行车灯/前雨刮 |
|
F05 |
10A |
主继电器电源4(预热塞/HCU/冷却液位传感器/仪表台开关) |
|
F06 |
30A |
燃油加热 |
|
F07 |
10A |
后空调压缩机 |
|
F08 |
10A |
网关2/安全气囊控制器 |
|
F09 |
15A |
SCR |
|
F10 |
7.5A |
倒车灯 |
|
F11 |
30A |
前空调PTC1 |
|
F12 |
10A |
主继电器电源1(EMS) |
|
F13 |
20A |
主继电器电源3/水泵 |
|
F14 |
20A |
主继电器电源2(EMS) |
|
F15 |
10A |
发动机控制单元 |
|
F16 |
10A |
变速控制单元(自动/手自) |
|
F17 |
25A |
ABS/ESP阀 |
|
F18 |
30A |
前舱保险丝盒/空调/诊断接口 |
|
F19 |
30A |
拖车模块1 |
|
F20 |
30A |
拖车模块2 |
|
F21 |
15A |
收音机/MP5主机 |
|
F22 |
25A |
燃油泵 |
|
F23 |
10A |
预留 |
|
F24 |
10A |
起动机反馈 |
|
F25 |
25A |
驻车加热 |
|
F26 |
10A |
前洗涤 |
|
F27 |
10A |
刹车开关/直流稳压总成/网关1 |
|
F28 |
10A |
仪表/大屏/车联网 |
|
F29 |
15A |
变速控制单元(自动) |
|
F30 |
20A |
车载逆变器 |
|
F31 |
25A |
司机侧电动窗 |
|
F32 |
25A |
副驾侧电动窗 |
|
F33 |
10A |
尾门锁 |
|
F34 |
20A |
中控锁 |
|
F35 |
20A |
电动滑移门 |
|
F36 |
30A |
前空调PTC2 |
|
F37 |
30A |
预留 |
|
F38 |
30A |
预留 |
|
F39 |
30A |
前空调PTC3 |
|
F40 |
20A |
预留 |
|
F41 |
20A |
预留 |
|
F42 |
20A |
预留 |
|
F43 |
15A |
预留 |
|
RLY1 |
/ |
空调压缩机继电器 |
|
RLY2 |
/ |
喇叭继电器 |
|
RLY3 |
/ |
左前雾灯继电器 |
|
RLY4 |
/ |
右前雾灯继电器 |
|
RLY5 |
/ |
左日间行车灯继电器/前雨刮继电器 |
|
RLY6 |
/ |
右日间行车灯继电器/前雨刮高低速继电器 |
|
RLY7 |
/ |
起动机继电器 |
|
RLY8 |
/ |
燃油加热继电器 |
|
RLY9 |
/ |
后空调压缩机继电器 |
|
RLY10 |
/ |
倒车灯继电器 |
|
RLY11 |
/ |
预留 |
|
RLY12 |
/ |
主继电器 |
|
RLY13 |
/ |
主副风扇低速继电器 |
|
RLY14 |
/ |
预留 |
|
RLY15 |
/ |
主风扇高速继电器 |
|
RLY16 |
/ |
预留 |
|
RLY17 |
/ |
副风扇高速继电器 |
|
RLY18 |
/ |
燃油泵继电器 |
|
RLY19 |
/ |
前鼓风机继电器 |
|
RLY20 |
/ |
后暖鼓风机继电器 |
|
RLY21 |
/ |
SCR继电器 |
|
RLY22 |
/ |
预留 |
|
RLY23 |
/ |
预留 |
蓄电池保险丝盒
蓄电池保险丝盒位于驾驶员座椅下方蓄电池正极接线柱上。
规格
| 代号 | 规格 | 功能 |
|---|---|---|
|
1 |
5A |
蓄电池传感器 |
|
2 |
500A |
前舱保险丝盒 |
更换保险丝
|
警告 |
只能使用同等规格/额定电流的保险丝更换。安装非指定的保险丝会损坏电气系统甚至起火。 试图更换保险丝之前，必须关闭点火开关和所有电气设备。任何对汽车电气系统未授权的更改会对电子管理系统产生严重的副作用并引发火灾。 |
使用保险丝盒中提供的拉出器工具将保险丝往外拉以拆下保险丝。
可以根据保险丝内部导线确定保险丝是否熔断（如箭头所示）。
|
提醒 |
同一保险丝重复出现故障表示电路有故障，应尽快联系本公司授权服务商检修。 |
|
注意 |
未授权更改电气系统将使保修失效。 |
